Тяги рулевого механизма 8x4
/ HOWO Howo

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

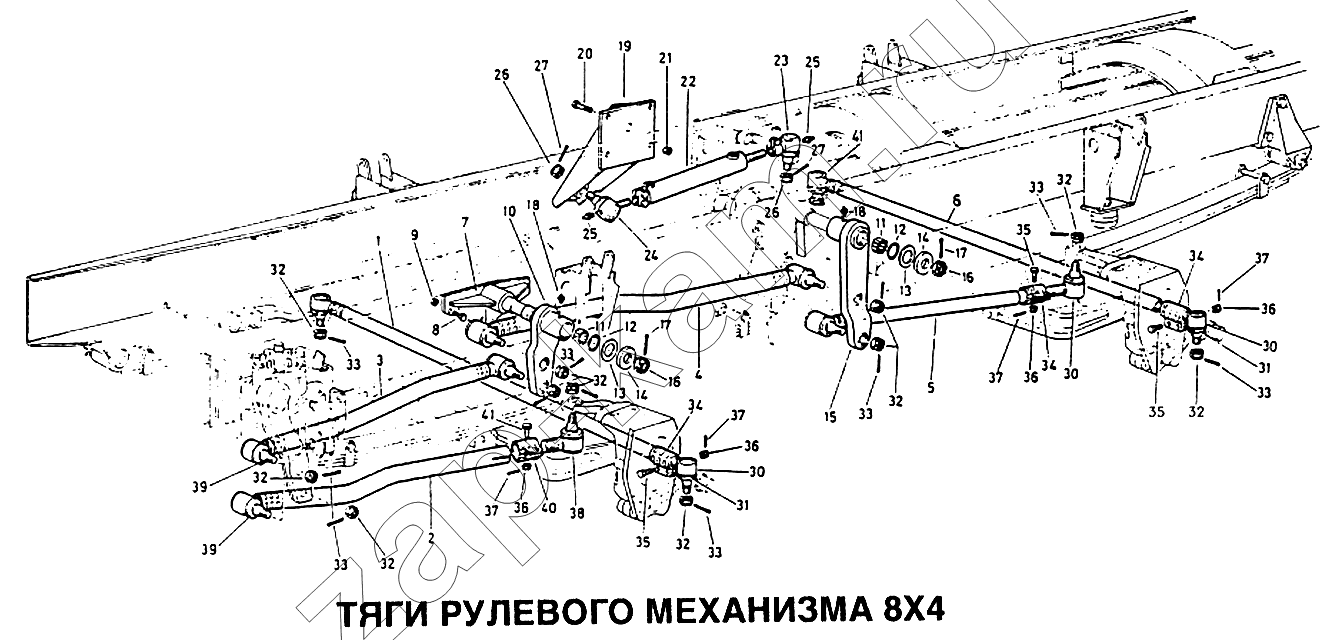

Схема/чертеж: Тяги рулевого механизма 8x4 / HOWO Howo
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
13
14
14
15
16
16
17
17
18
18
19
20
21
22
23
24
25
25
26
26
27
27
32
32
32
32
32
32
32
32
33
33
33
33
33
33
33
34
34
34
35
35
35
36
36
36
36
Поз. Артикул Название детали Кол-во Цена
1 11031430066 Соединительная тяга 1; -
2 АZ9731430010 Продольная рулевая тяга 1; -
3 АZ9731430020 Продольная рулевая тяга 1; -
4 АZ9731430030 Продольная рулевая тяга 1; -
5 АZ9731430040 Продольная рулевая тяга 1; -
6 А29731430002 Соединительная тяга 1; -
7 АZ9731430035 Держатель пластины 1; -
8 Q151В1445 Болт 6; -
9 Q33014 Гайка 6; -
10 АZ9731470030 Рычаг 1; -
11 WG90 410228 Игольчатый подшипник 4; -
12 1880 340023 Кольцо 4; -
13 199018470014 Шайба 4; -
14 199018470015 Шайба 2; -
15 WG018470016 Рычаг 1; -
16 190003872383 Гайка 2; -
17 Q5006350 Шплинт 2; -
18 19000396612 Масленка 2; -
19 199018510018 Кронштейн в сборе 1; -
20 Q151В1445 Болт 4; -
21 Q33014 Гайка 2; -
22 WG9014470008 Рабочий цилиндр 1; -
23 АZ9118470025 Сферическая прокладка 1; -
24 АZ9115470024 Сферическая прокладка 1; -
25 190003963112 Масленка 1; -
26 Q387В20Т15 Корончатая гайка 1; -
27 Q50004036 Корончатая гайка 1; -
32 Q387В20Т15 Корончатая гайка 2; -
33 Q5004036 Шплинт 2; -
34 199118470037 Хомут 1; -
35 Q151С1255 Болт 1; -
36 Q341С12 Гайка 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
