Управление раздаточной коробки VG1200
/ HOWO Howo

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

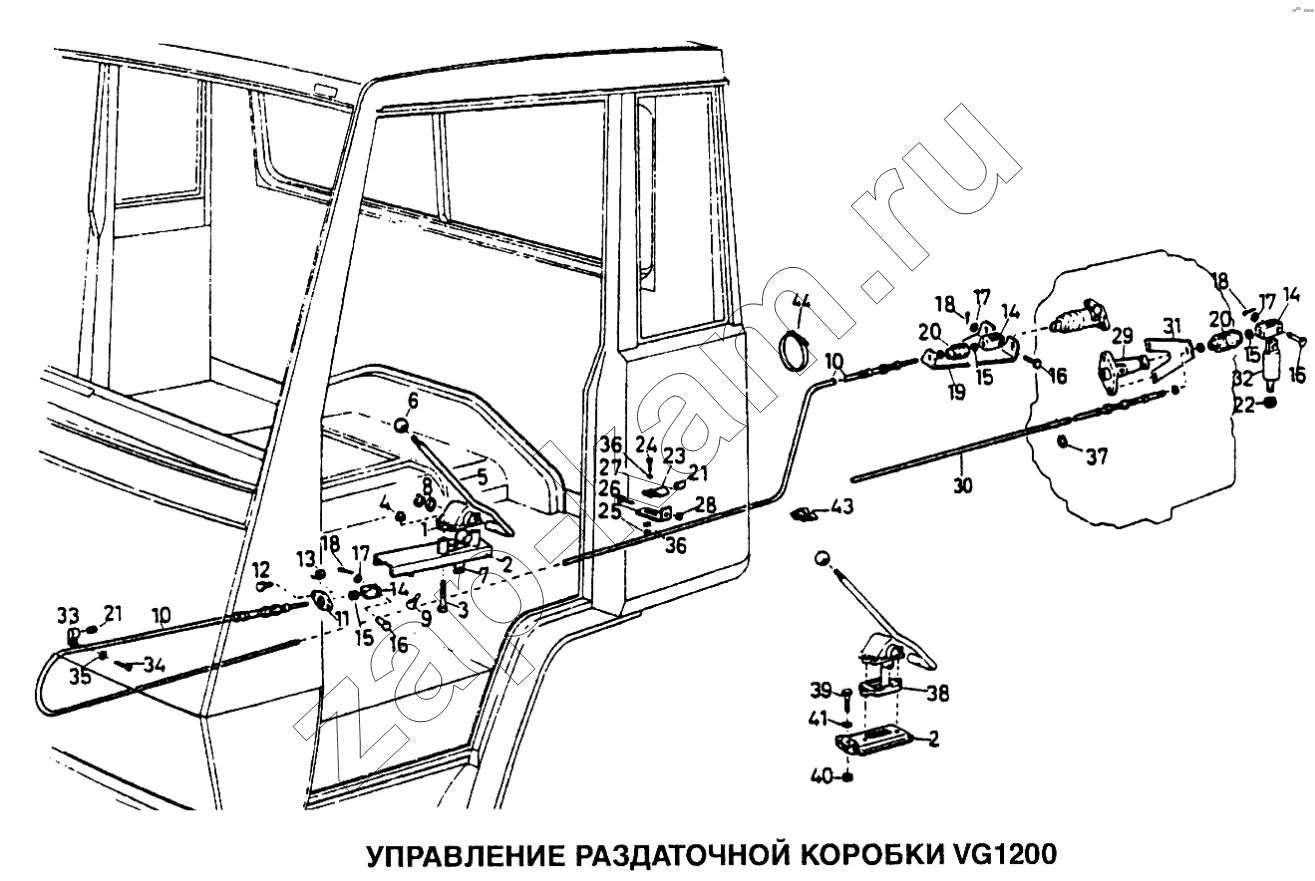

Схема/чертеж: Управление раздаточной коробки VG1200 / HOWO Howo
1
2
2
3
4
5
6
7
8
9
12
13
14
14
14
15
15
15
16
16
16
17
17
17
18
18
18
20
20
21
21
22
23
24
25
26
29
30
31
32
37
44
Поз. Артикул Название детали Кол-во Цена
1 1680 180025 Подшипник 1; -
2 199100280001 Кронштейн 1; -
3 Q150В0865 Болт 2; -
4 Q33208 Стопорная гайка 2; -
5 199100280046 Рычаг 1; -
6 1680 350069 Рукоятка 1; -
7 199100280004 Рычаг 1; -
8 1680 350068 Шайба 2; -
9 12700 2400064 Болт 1; -
12 Q150В0620 Болт 2; -
13 Q33206 Гайка 2; -
14 199014280020 Вильчатая головка 2; -
15 Q340В06 Гайка 2; -
16 Q5101024(Н11) Болт 2; -
17 Q40110 Шайба 2; -
18 Q5003216 Шплинт 2; -
20 199014280046 Чашка 1; -
21 190003489238 Шланг 9; -
22 Q33210 Гайка 1; -
23 1680 360199 Хомут 1; -
24 Q150В0620 Болт 1; -
25 Q33206 Гайка 1; -
26 1397 350169 Уголок 1; -
29 1880 250069 Фланец 1; -
30 199100280027 Кабель управления 1; -
31 199100280021 Кронштейн 1; -
32 1-21-425-011 Болт 1; -
37 190003179045 Защитный наконечник 2; -
44 190003171697 Хомут 3; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
