Воздушные трубопроводы КПП
/ HOWO Howo

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

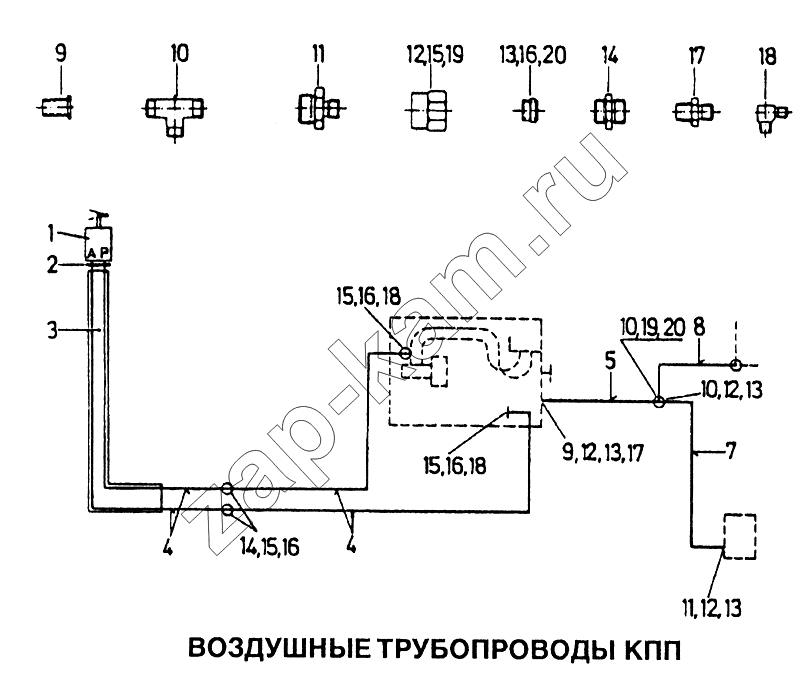

Схема/чертеж: Воздушные трубопроводы КПП / HOWO Howo
1
2
3
4
4
5
7
7
8
9
9
10
10
10
11
11
12
12
12
12
13
13
13
13
14
14
15
15
15
15
16
16
16
16
17
17
18
18
18
19
19
20
20
Поз. Артикул Название детали Кол-во Цена
1 199100280030 3/2-ходовой клапан 1; -
2 199100280031 Крышка 1; -
3 190003179855 Трубка 1; -
4 190003179778 Трубка ; -
5 190003179781 Пластмассовая трубка (L=1м) ; -
7 199114362010 Трубка 1; -
7 199118362028 Трубка 1; -
8 199014350012 Трубка 1; -
9 199014280041 Втулка 2; -
10 WG99100360111 Соединитель 2; -
11 190003559945 Соединитель 2; -
12 190003559509 Гайка 4; -
13 190003559558 Втулка 4; -
14 190003559460 Соединитель 2; -
15 190003559507 Гайка 6; -
16 190D03559556 Втулка 6; -
17 WG99112280010 Соединитель 1; -
18 199112280013 Соединитель 2; -
19 190003559516 Гайка 1; -
20 190003559561 Втулка 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
