Воздушный компрессор двигателя WD615
/ HOWO Howo

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

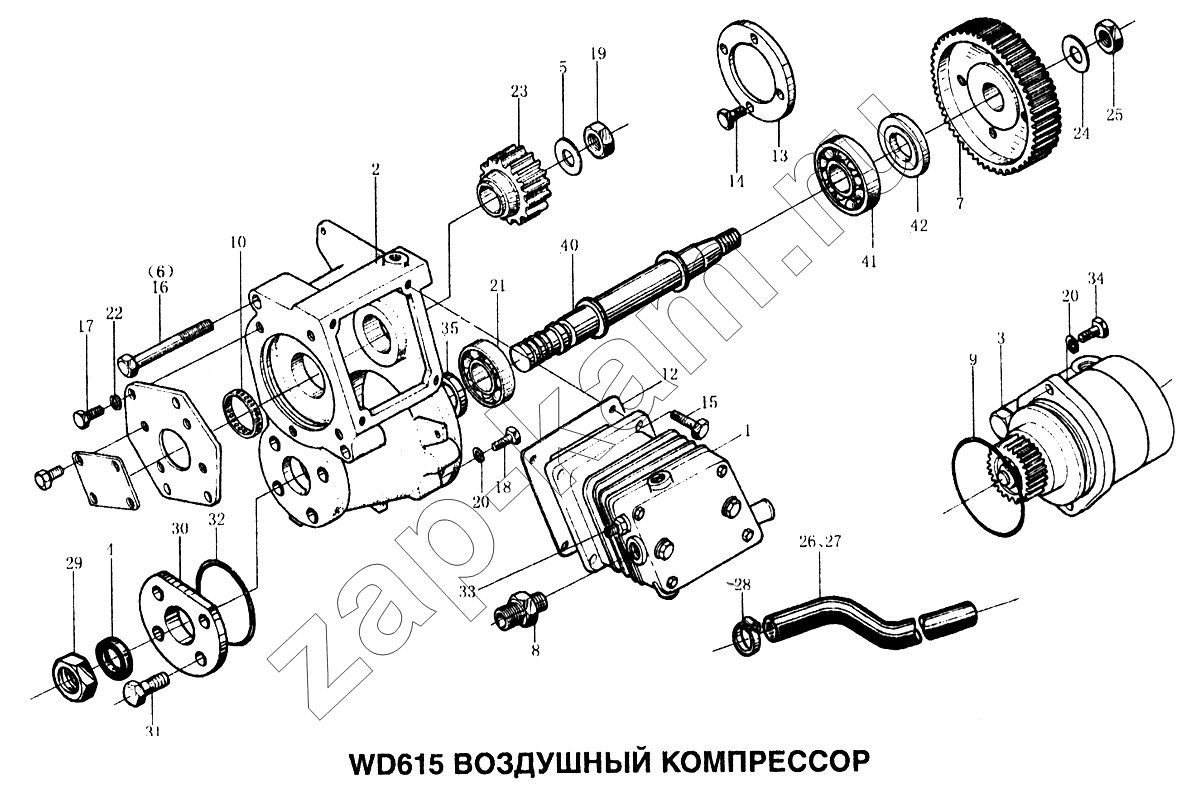

Схема/чертеж: Воздушный компрессор двигателя WD615 / HOWO Howo
1
2
4
5
6
7
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
35
40
41
42
Поз. Артикул Название детали Кол-во Цена
[Вал] [Вал] Вал 1; -
1 А21560130070 Компрессор 1; -
2 АZ1560130063 Корпус 1; -
4 90003070092 Сальник 1; -
5 609 070161 Шайба вала 1; -
6 90003802561 Болт 1; -
7 АZ1560130064 Шестерня 1; -
12 61500130080 Прокладка 1; -
13 61500080165 Крышка 1; -
14 90003802432 Болт с шестигранной головкой 4; -
15 90003802438 Болт с шестигранной головкой 6; -
16 90003800569 Болт с шестигранной головкой 2; -
17 90003802411 Болт 4; -
18 90003802419 Болт 7; -
19 61200130001 Шестигранная гайка 1; -
20 90003932023 Прокладка 9; -
21 6150080130 Кольцо 1; -
22 90003930261 Шайба 4; -
23 61560130012 Шестерня 1; -
24 409020045 Прокладка 1; -
25 612600130001 Шестигранная гайка 1; -
26 612600130046 Трубка 1; -
27 61500130097 Трубка 1; -
28 90003802415 Болт с шестигранной головкой 4; -
29 192320002 Прокладка 1; -
30 612600130073 Пластина 1; -
35 612600130047 Втулка 1; -
40 612600130122 Вал 1; -
41 90003320154 Роликоподшипник 1; -
42 61500080158 Упорное кольцо подшипника 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
