Задняя рессора 4x2
/ HOWO Howo

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

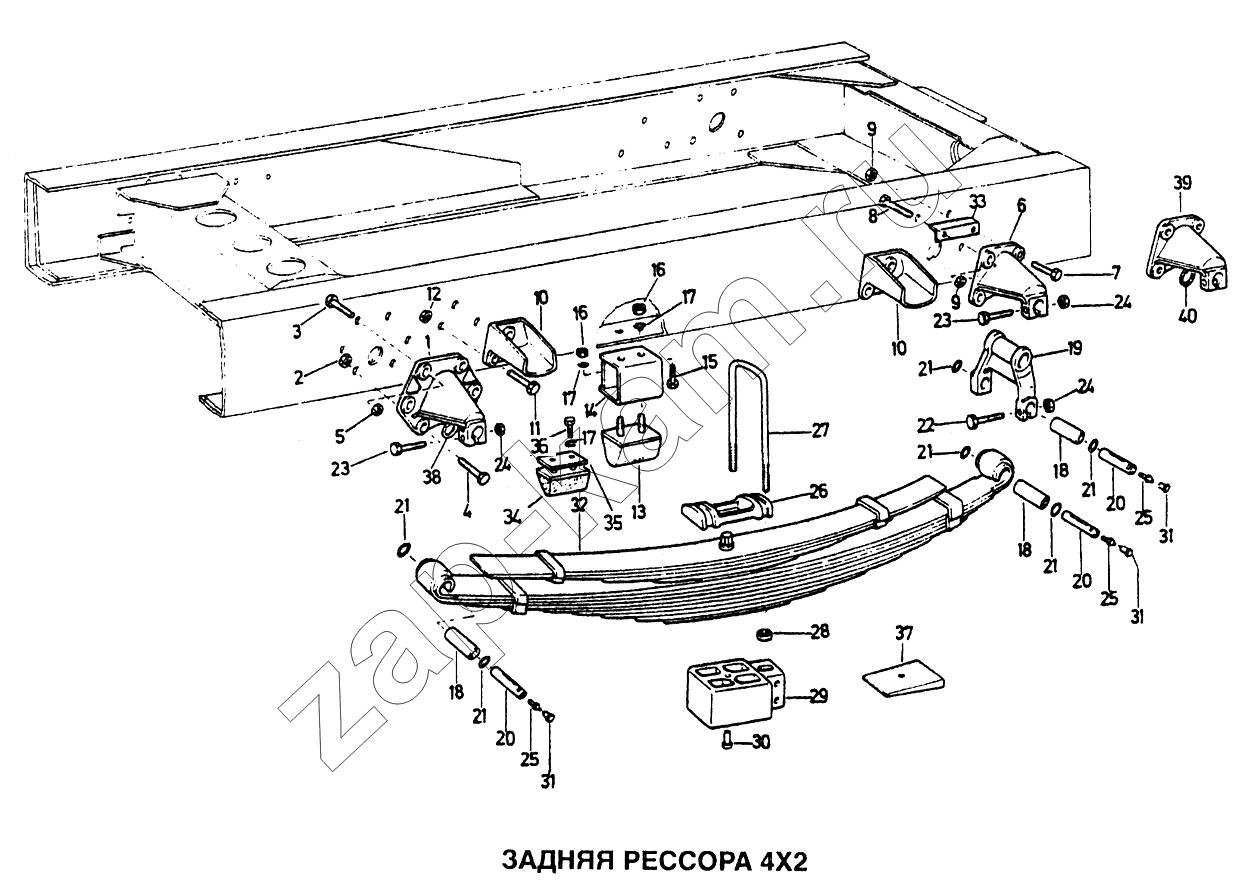

Схема/чертеж: Задняя рессора 4x2 / HOWO Howo
1
3
4
5
6
6
7
9
9
10
10
10
10
10
10
10
10
10
10
10
10
11
12
14
17
17
17
18
18
18
19
20
20
20
21
21
21
21
21
21
22
23
23
24
24
24
25
25
25
26
26
27
27
32
34
34
35
36
38
Поз. Артикул Название детали Кол-во Цена
АZ9719520018 АZ9719520018 Шайба 2; -
АZ9719520018 АZ9719520018 Шайба 2; -
190003888459 190003888459 Гайка 8; -
Q33212 Q33212 Гайка 4; -
1 АZ9719520007 Рессорный кронштейн задний 2; -
3 Q151В1655 Болт 8; -
4 Q151В1855ТF2 Болт 4; -
5 190003888626 Стопорная гайка 4; -
6 АZ9719520008 Рессорный кронштейн задний 2; -
6 АZ9719520019 Рессорный кронштейн задний 2; -
7 Q151В1650 Болт 8; -
9 190003888459 Гайка 8; -
10 АZ9719520011 Стопор кронштейна правый передний 1; -
10 А29719520016 Пробка 4; -
10 АZ9719520140 Стопор кронштейна 4; -
10 АZ9719520012 Стопор кронштейна левый задний 1; -
10 АZ9719520010 Стопор кронштейна левый передний 1; -
10 АZ9719520013 Стопор кронштейна правый задний 1; -
11 Q151В1445 Болт 16; -
12 190003888458 Гайка 14; -
14 199100520112 Пластина 2; -
17 Q40310 Пружинная шайба 4; -
18 WG9000520079 Втулка 4; -
19 WG9100520018 Рессорный хомут 2; -
20 199100520006 Рессорный болт 6; -
21 1680 520050 Шайба 12; -
22 Q151С1270 Болт 2; -
23 Q151С1275 Болт 4; -
24 190003888457 Гайка 6; -
25 190003963124 Масленка 6; -
26 АZ9719520009 Пластина 2; -
26 199014520295 Пластина 2; -
27 АZ9112520312 Рессорный зажим 4; -
27 199000520109 Рессорный зажим 4; -
32 WG9719520020 Рессора задняя 2; -
34 АZ9725520047 Стопор задней оси 2; -
34 АZ9725520048 Стопор задней оси 2; -
35 АZ9725520041 Пластина 2; -
36 Q151В1260 Болт 4; -
38 WG9000520089 Шайба 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
