Cab Fender assemby
/ HOWO Howo A7 8x4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

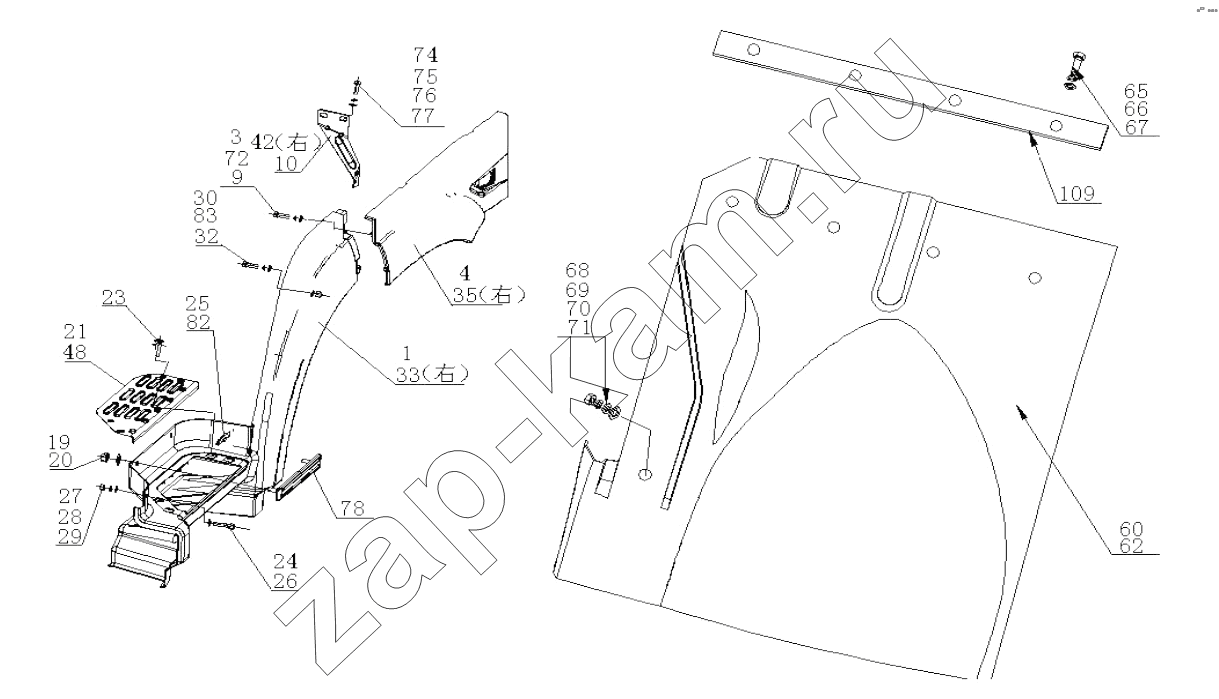

Схема/чертеж: Cab Fender assemby / HOWO Howo A7 8x4
1
3
4
9
10
19
20
21
23
24
25
27
28
29
30
32
33
35
42
48
60
62
65
66
67
68
69
70
71
72
74
75
76
77
78
82
83
109
Поз. Артикул Название детали Цена
1 W61642230105 Fender assemby 1 -
2 WG1642230105/1 Fender assemby 1 -
3 Q40206 Шайба 1 -
4 WG1642230107 Fender assemby 1 -
5 WG1642230107/1 Fender assemby 1 -
6 WG1642230123/1 Fender assemby 1 -
9 Q40006 Шайба 2 -
10 WG1642230121 Connect bracket 1 -
11 WG1642230121/1 Connect bracket 1 -
19 Q33210 Гайка 4 -
20 Q40110 Шайба 4 -
21 WG1642230109 Antiskid plate 1 -
23 Q2540830 Болт 4 -
24 Q15OB0625 Hex bolt 1 -
25 Q150B0630 болт 1 -
27 Q340B06 гайка 1 -
28 Q40106 Шайба 1 -
29 Q40306 Пружинная шайба 1 -
30 Q150B0625 болт 5 -
32 Q40306 Пружинная шайба 5 -
33 WG1642230106 Fender assemby 1 -
34 WG1642230106/1 Fender assemby 1 -
35 WG1642230108 Fender assemby 1 -
36 WG1642230108/1 Fender assemby 1 -
37 WG1642230124/1 Fender assemby 1 -
39 Q40206 Шайба 1 -
41 Q40006 Шайба 2 -
42 WG1642230122 Connect bracket 1 -
43 WG164223012211 Connect bracket 1 -
48 WG1642230110 Antiskid plate 1 -
50 Q2540830 Болт 4 -
51 Q15OB0625 Hex bolt 1 -
52 Q150B0630 болт 1 -
54 Q340B06 гайка 1 -
55 Q40106 Шайба 1 -
56 Q40306 Пружинная шайба 1 -
57 Q150B0625 болт 5 -
59 Q40306 Пружинная шайба 5 -
60 WG1641230025 Левый брызговик 1 -
62 WG1641230026 Правый брызговик 1 -
65 Q150B0820 болт 8 -
66 Q40208 Шайба 8 -
67 Q40308 Пружинная шайба 8 10 ₽ - 60 ₽
68 Q340B06 гайка 2 -
69 Q40306 Пружинная шайба 2 -
70 Q40206 Шайба 2 -
71 Q40210 Шайба 2 -
72 Q2714816F31 Cross hollow self tapping screw 4 -
74 Q150B083OF31 Hex bolt 2 -
75 Q40208F31 Washer 4 -
76 Q40308F31 Spring washer 2 -
77 Q340BO8F31 I type hex nut 2 -
78 WG1642230041 Fender strip assemby 2 -
82 Q40206 Шайба 2 -
83 Q40206F31 Washer 5 -
84 Q340B06F31 Hex nut 5 -
85 Q40006F31 Washer 5 -
86 Q2714816F31 Cross hollow self tapping screw 4 -
88 Q15OB083OF31 Hex bolt 2 -
89 Q40208F31 Washer 4 -
90 Q40308F31 Spring washer 2 -
91 Q340B08F31 I type hex nut 2 -
92 Q40206F31 Washer 2 -
93 Q40206F31 Washer 5 -
94 Q340B06F31 Hex nut 5 -
95 Q40006F31 Washer 5 -
96 Q2714813F31 Cross self tapping screw 2 -
97 Q40206 Шайба 2 -
98 WG1642230115 Light cover 2 -
99 WG1642230115/1 Light cover 1 -
100 Q2714813F31 Cross self tapping screw 2 -
101 WG1642230041/1 Fender strip assemby 1 -
102 WG1642230040/1 Fender strip assemby 1 -
103 Q150B1035 Болт 2 -
104 WG1642230109/3 Antiskid plate 1 -
105 Q2714813F31 Cross self tapping screw 2 -
106 WG1642230110/3 Antiskid plate 1 -
107 WG1641230025/3 Fender 1 -
108 WG1641230026/3 Fender 1 -
109 WG1641230027 Fender layering 2 -
110 WG1641230027/1 Fender layering 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
