Steering device (ZF8118)
/ HOWO Howo A7 8x4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

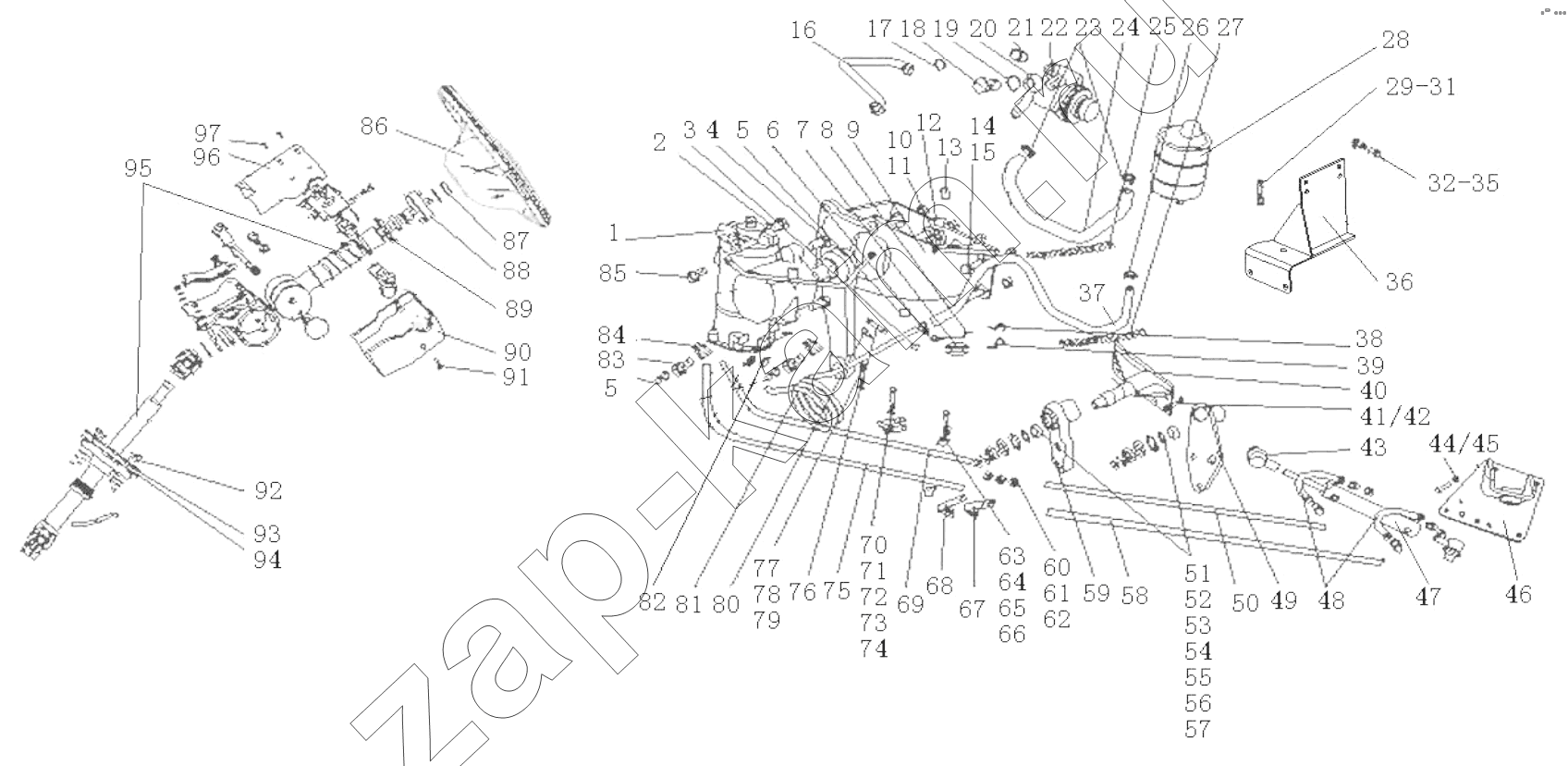

Схема/чертеж: Steering device (ZF8118) / HOWO Howo A7 8x4
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
31
32
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
Поз. Артикул Название детали Цена
1 WG9725478118 Power rotate device 1 -
2 Q151B2045TF2 болт 5 -
3 190003129055 Rubber hose 1 -
4 WG9731478051 Steering swing arm 1 -
5 WG9725470818 Hex bolt 4 -
6 1680470155 Clamp 1 -
7 199012470026 Tube 1 -
8 199000362186 угольный кронштейн 1 -
9 WG9725470295 Steer bracket 1 -
10 WG97350169 Angle bracket 1 -
11 Q15OB0616 Hex bolt 2 -
12 190003489292 Втулка 15 -
13 Q68225 Хомут 1 -
14 Q151B1660TF2 болт 6 -
15 190003888627 Гайка 6 -
16 WG9725470117 Hose 1 -
17 T071800 O-ring 2 -
18 190003962651 Пустотелый болт 1 -
19 190003098031 Прокладка 2 -
20 WG9100470076 Прокладка 1 -
21 W69725470110 Joint 1 -
22 WG9731471025 Steering pump 1 -
23 190003989301 Хомут 2 -
24 WG9725477090 Hose 1 -
25 AZ9725470084 защитное кольцо пружины 1 -
26 190003989336 Хомут 2 -
27 712W47410-0054/0 Elastic guide 1 -
28 WG9725470060 Бачок гидравлической жидкости рулевого управления 1 -
28.1 WG9725470060+00 Fliter rod assemby 1 -
28.2 W69725470060+002 O-ring 1 -
29 Q151C1230 болт 3 -
30 190003888457 Гайка 3 -
31 Q40112 Шайба 3 -
32 Q150B1025 болт 4 -
33 Q40110 Шайба 4 -
34 Q40310 Пружинная шайба 4 -
35 Q340B10 гайка 4 80 ₽
36 AZ9725471040 Rotate oil tank bracket assemby 1 -
37 WG9725477050 Hose 1 -
38 138091360181 Наконечник 1 -
39 1185770036 Clamp 1 -
40 AZ9731470035 опорная пластинка в сборе 1 -
41 Q151B1445 болт 6 -
42 190003888458 Гайка 6 -
43 WG9631470075 Ball joint assemby 2 -
44 Q150B1250TF2 Hex bolt 7 -
45 Q33412T13F2 I shape hex nut 7 -
46 AZ9731470144 Bearing base assemby 1 -
47 WG9731470070 Booster cyclinder assemby 1 -
48 W62032470140 Hose 2 -
49 W69731470116 Swing arm 1 -
50 AZ9731471112 Tube 1 -
51 190003963112 Масленка 2 -
52 Q5006350 Шплинт 2 -
53 190003872383 Гайка 2 -
54 WG9018470015 Washer 2 -
55 T071800 O-ring 2 -
56 WG880340023 O-ring 4 -
57 WG90410228 Needle roller bearing 4 -
58 AZ9731471102 Tube 1 -
59 WG9731474030 Swing arm 1 -
60 Q80014 Врезное кольцо 8 -
61 Q80114 Гайка 8 -
62 Q80314 Штуцер 2 -
63 WG88730187 Clamp 5 -
64 Q15080635 Hex bolt 1 -
65 Q340B06 гайка 4 -
66 Q40206 Шайба 1 -
67 WG9731470061 Bracket 2 -
68 WG9731470160 Bracket 2 -
69 AZ9731471111 Tube 1 -
70 199100820050 Бандаж 2 -
71 Q40114 Шайба 4 -
72 Q15181440 Hex bolt 1 -
73 190003888620 Self locking nut 1 -
74 WG9000365401 Clamp 4 -
75 AZ9731471101 Tube 1 -
76 199114360003 Plate 1 -
77 Q150B0620 болт 2 -
78 Q340B06 гайка 5 -
79 Q40206 Шайба 3 -
80 WG9100470007 Clamp 1 -
81 WG9725472081 Oil return assemby 1 -
82 190003989310 Hose clamp 1 -
83 WG9725470714 Joint 4 -
84 T071800 O-ring 8 -
85 190003962632 Пустотелый болт 2 -
86 WG9719470100 Steering wheel 1 -
86.1 WG9719470100+00 Steering plug 1 -
86.2 WG9719470100+00 Steering wheel horn button 1 -
86.3 WG9719470100+00 Steering wheel horn button 1 -
86.4 WG9719470100+00 Steering wheel horn button 1 -
86.5 WG9719470100+00 Steering wheel horn button 1 -
86.6 WG9719470100+00 Pressed spring 1 -
86.7 WG9719470100+00 Steering cable 1 -
87 WG9100470436 Hexagonal thin nut 1 -
88 WG9130583018 Кольцо 1 -
89 WG9130583024 Contact rings 1 -
90 AZ9719471042 Steering column cover 1 -
91 Q2714250 Болт 2 -
92 Q33206 Гайка 4 -
93 AZ9725477060 Sleeve 1 -
94 WG9725477065 Press plate 2 -
95 AZ9719471050 Steering tube assemby 1 -
96 A29719471041 Steering column cover 1 -
97 Q2720412 Болт 4 -
98 Q33208 Стопорная гайка 4 -
99 T071800 O-ring 2 -
100 WG9718470035 Connect plate 1 -
101 WG9718470014 Washer 4 -
102 WG9725470410 Shealth 1 -
103 WG9725472075 Bracket 1 -
104 WG9725472060 Steel tube assemby 1 -
105 WG9725472070 Bracket 1 -
106 ZQ1840830 Hex flange face bolt 4 -
107 ZQ32008 Hex fangle nut 4 -
108 WG9731470036 Screw support pin 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
