Балансирная подвеска 6x4, 8x4
/ HOWO Howo cnhtc-huaxin

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

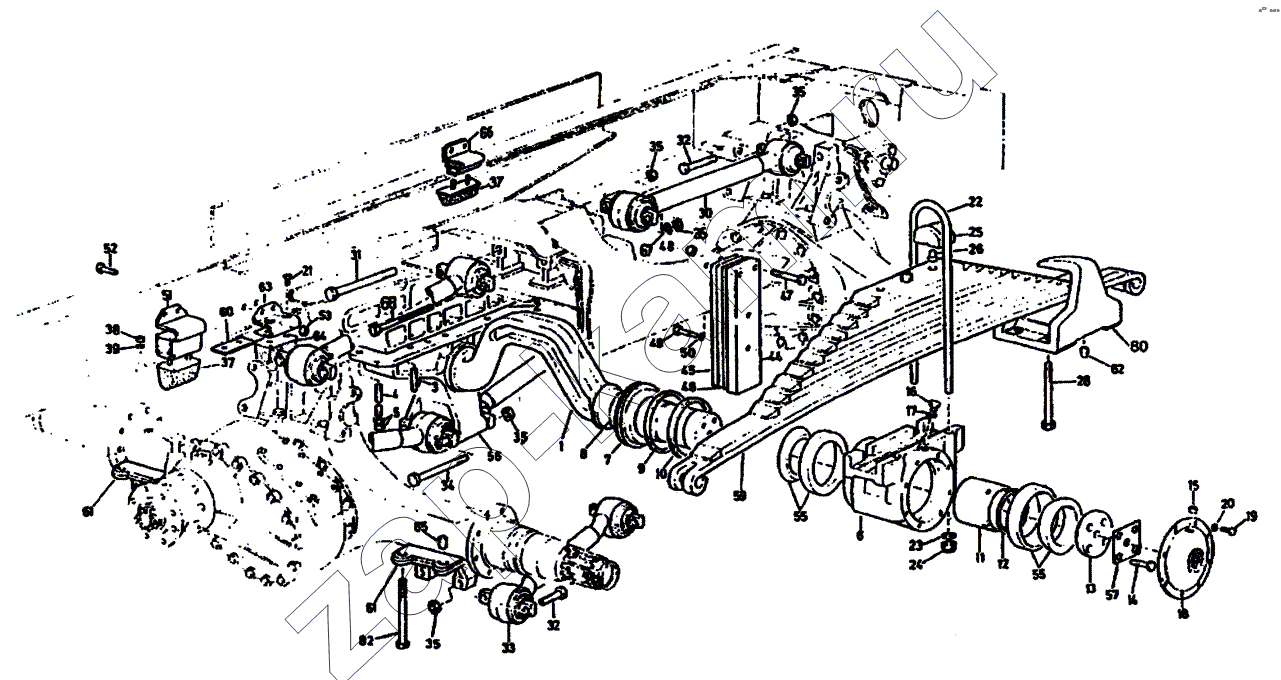

Схема/чертеж: Балансирная подвеска 6x4, 8x4 / HOWO Howo cnhtc-huaxin
1
4
5
6
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
22
22
22
22
23
24
24
25
26
30
30
30
30
31
32
32
33
33
33
34
35
35
35
35
37
37
38
39
45
45
46
47
48
49
50
51
51
55
55
56
56
57
59
59
59
59
59
59
60
61
61
62
Поз. Артикул Название детали Количество Цена
AZ9725520110 AZ9725520110 ось балансира в сборе с корпусом (пп. 1-20) 1 -
AZ9725520100 AZ9725520100 ось балансира в сборе с корпусом 1 -
AZ9725520022 AZ9725520022 ось балансира в сборе с корпусом 1 -
1 AZ9232520004 ось балансира сборе 1 -
3 Q5211645 Шплинт 2 -
4 WG9014520227 Штифт 28 -
5 190003871353 Гайка 28 -
6 199114520035 Картер оси балансира 2 -
6 199114520233 Картер оси балансира 2 -
7 199114520136 Кожух подшипника 2 -
8 1614 130062 уплотнительное кольцо 2 -
9 AZ9114520223 уплотнительное кольцо вала 2 -
10 AZ9114520222 фасонное кольцо 2 -
11 199014520191 Втулка 2 -
12 199014520192 Шайба 2 -
12а 199014520193 Шайба 2 -
12b 199014520194 Шайба 2 -
12с 199014520303 Шайба 2 -
12d 199014520306 Шайба 2 -
12е 99114520059 Шайба 2 -
12f AZ9100520008 установочная шайба 2 -
13 199014520265 Стопорная шайба 2 -
14 Q171B1655TF2 болт с отверстием в головке 8 -
14а WG9114520041 Болт 2 -
15 190003962021 Болт 2 -
15 190003962021 Болт 2 -
16 Q150B0810 болт 2 -
17 Q72308T5F уплотняющая шайба 2 -
18 199014520311 Крышка 2 -
19 Q150B0820 болт 16 -
20 Q40308 Пружинная шайба 16 10 ₽ - 60 ₽
22 AZ9725520037 стремянка 4 -
22 AZ9725520053 стремянка 4 -
22 AZ9725520055 стремянка 4 -
22 199114520234 Стяжка рессоры 4 -
23 1880340022 Шайба 8 -
24 190003888749 Гайка 8 -
25 AZ963 8520005 седло рессоры 2 -
26 199000520006 Направляющий болт 4 -
27 AZ9725520001 кронштейн левый передний 1 -
27а AZ9725520002 кронштейн правый передний 1 -
27b AZ9725520003 кронштейн левый задний 1 -
27с AZ9725520004 кронштейн правый задний 1 -
27 AZ9725520011 кронштейн левый передний 1 -
27а AZ9725520012 кронштейн правый передний 1 -
27b AZ9725520058 кронштейн левый задний 1 -
27с AZ9725520059 кронштейн правый задний 1 -
27 AZ963 8520001 кронштейн левый передний 1 -
27а AZ9638520002 кронштейн правый передний 1 -
27b AZ963 8520003 кронштейн левый задний 1 -
27с AZ963 8520004 кронштейн провдный задний 1 -
28 Q151B22230 Болт 16 -
30 WG9114521174 Нижняя соединительная тяга 4 -
30 199114520038 Нижняя соединительная тяга 4 -
30 DZ9114520175 Нижняя соединительная тяга 4 -
30 DZ9114520175 Нижняя соединительная тяга 4 -
31 Q151B2090 Болт 2 -
32 190003803974 Болт 12 -
33 WG9114521175 Верхняя соединительная тяга 2 -
33 199114520169 Верхняя соединительная тяга 2 -
33 DZ9114520174 Верхняя соединительная тяга 2 -
34 Q151B20200 Болт 4 -
35 190003888467 Гайка 18 -
37 AZ9114520091 Буфер кронштейна в сборе 4 -
37а Q150B1035 Болт 16 -
38 Q340810 гайка 16 -
39 Q40310 Пружинная шайба 16 -
45 WG9232520005 Пластина 4 -
45 199014520224 Пластина 4 -
46 199014520224 Пластина 4 -
46а 199014520204 Пластина 4 -
47 Q151C1260 Болт 12 -
48 190003888457 Гайка 16 -
49 Q151C1255 Болт 4 -
50 Q40312 Пружинная шайба 16 -
51 AZ9232520003 кронштейн буфера 2 -
51 AZ9114520098 кронштейн буфера 4 -
54 199014520019 Болт 4 -
55 WG9114520042 Шарикоподшипник 4 -
55а 199014520188 Удерживающая пластина подшипника 2 -
56 199014520217 Кронштейн 2 -
57 199014520265 Стопорная шайба 2 -
59 WG9232520008 Самостопорящая задняя пружина 2 -
59 WG9725520010 Самостопорящая задняя пружина 2 -
59 WG9232520028 Самостопорящая задняя пружина 2 -
59 WG9731520013 Самостопорящая задняя пружина 2 -
59 WG063 8520008 Задняя рессора в сборе 2 -
59 WG232520232 Задняя рессора в сборе 2 -
60 199100520112 Пластина 4 -
61 199014520292 Кронштейн левый 2 -
61а 199014520293 Кронштейн правый 2 -
61 AZ9725520016 лев.передн.кронштейн реактивной штанги 1 -
61а AZ9725520017 прав.передн.кронштейн реактивной штанги 1 -
61Ь AZ9725520018 лев.задний кронштейн реактивной штанги 1 -
61с AZ9725520019 прав.задний кронштейн реактивной штанги 1 -
62 199014520256 Шплинт 4 -
65 1990003901905 Шплинт 4 -
66 AZ9232520002 кронштейн буфера 4 -
66 AZ9114520098 кронштейн буфера 4 -
66а Q150B1460 болт 16 -
66b Q340B14 гайка 16 -
66c Q40314 Пружинная шайба 16 -
67 Q40020 Шайба 1 -
69 Q40312 Пружинная шайба 8 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
