Грузовая платформа
/ HOWO Howo cnhtc-huaxin

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

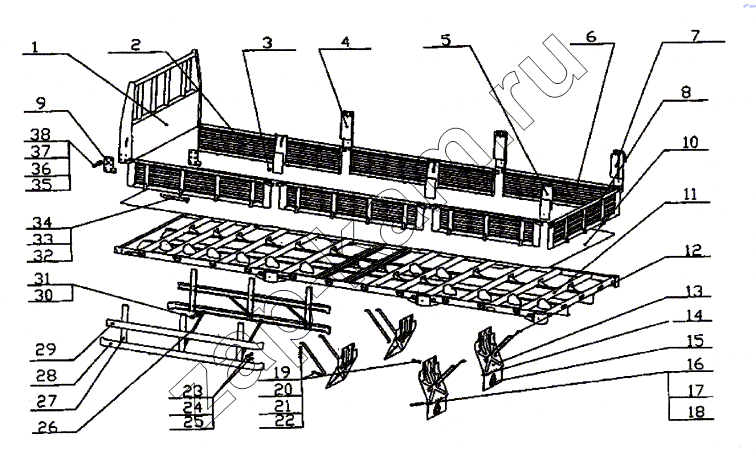

Схема/чертеж: Грузовая платформа / HOWO Howo cnhtc-huaxin
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
Поз. Артикул Название детали Количество Цена
1 CZ9114505220 передний борт в сборе 1 -
2 DZ9725500115 Боковой борт 4 -
3 Q2140612 Болт 6 -
4 CZ9114505230 бортовая стойка в сборе 4 -
5 CZ9114505233 стойка левая задняя в сборе 1 -
6 CZ9725500117 боковой борт в сборе 2 -
7 CZ9114505234 стойка правая задняя в сборе 1 -
8 DZ9725500119 Задний борт 1 -
9 17017500021 Соединительная пластина 2 -
10 AZ9725500202 нижний брус платформы 1 -
11 DZ9725500101 Рама 1 -
12 17017950004 Держатель 8 -
13 11600950004 Задний брызговик 4 -
14 17017950006 Накладка 4 -
15 11600950003 Резиновый щиток 2 -
16 Q150B0620 болт 8 -
17 Q340B06 гайка 8 -
18 Q40306 Пружинная шайба 8 -
19 Q150B0822 болт 22 -
20 Q340B08 гайка 22 -
21 Q40108 Шайба 22 -
22 Q40308 Пружинная шайба 22 10 ₽ - 60 ₽
23 Q340B08 гайка 24 -
24 Q40108 Шайба 24 -
25 Q40308 Пружинная шайба 24 10 ₽ - 60 ₽
26 AZ9725990201 косая опора 4 -
27 AZ9114992007 стойка 6 -
28 AZ9114992005 горизонтальный брус бокового ограждения (2) 2 -
29 AZ9114992003 горизонтальный брус бокового ограждения (1) 2 -
30 Q150B1230 болт 4 -
31 Q33212 Гайка 4 -
32 Q51016115 Болт 25 -
33 Q40U6 шайба 25 -
34 Q5004020 Шплинт 25 -
35 Q150B1435 болт 18 -
36 Q340B14 гайка 18 -
37 Q40114 Шайба 18 -
38 Q40314 Пружинная шайба 18 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
