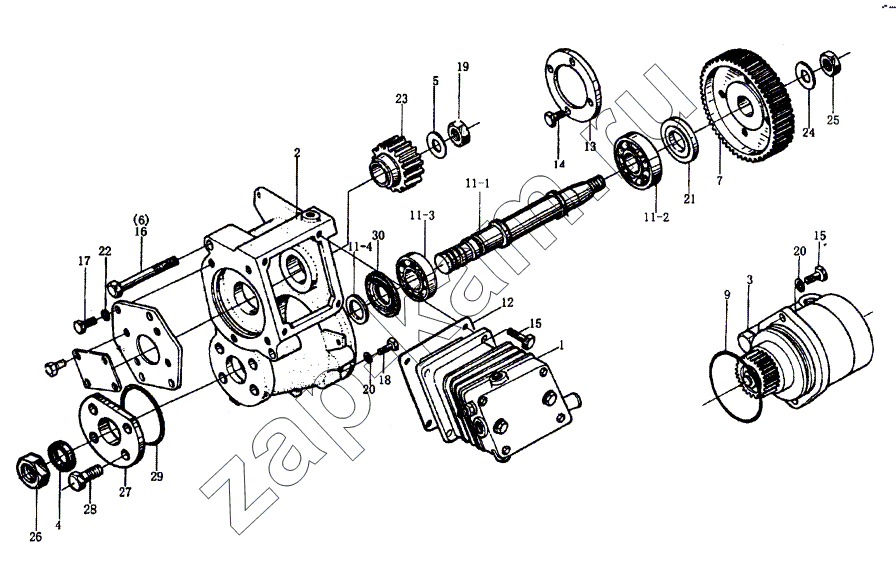

Компрессор WD615
/ HOWO Howo cnhtc-huaxin

Тип техники

Марка

Модель

Схема

11-1

11-2

11-3

11-4

Поз.	Артикул	Название детали	WD615 модель 47	WD615 модель 62	WD615 модель 69	WD615 модель 87	Цена
1	VG1560130070	Воздушный компрессор	1	1	1	1	-
2	AZ1560130063	Разъем	1	1	1	1	-
4	90003070092	Сальник	1	1	1	1	-
5	VG609070161	Кольцо	1	1	1	1	-
6	90003802561	Болт	1	1	1	1	-
7	VG1560130064	Муфта	1	1	1	1	-
11	VG2600130124	Ведущий вал	1	1	1	1	-
11-1	VG2600130122	Вал	1	1	1	1	-
11-2	90003320154	Роликоподшипник	1	1	1	1	-
11-3	61500080158J	Цапфа	2	2	2	2	-
11-4	VG2600130047	Цапфа	1	1	1	1	-
12	61500130080	Прокладка	1	1	1	1	-
13	VG1500080165	Фланец	1	1	1	1	-
14	90003802432	Болт с шестигранной головкой	4	4	4	4	-
15	90003802438	Болт с шестигранной головкой	6	6	6	6	-
16	90003800569	Болт с шестигранной головкой	2	2	2	2	-
17	90003802411	Болт	4	4	4	4	-
18	90003802419	Болт	7	7	7	7	-
19	VG2600130001	Шайба	1	1	1	1	-
20	90003932023	Прокладка	9	9	9	9	-
21	61500080130	Подшипник	1	1	1	1	-
22	90003930261	Шайба	4	4	4	4	-
23	VG1560130012	Муфта	1	1	1	1	-
24	VG409020045	Кольцо	1	1	1	1	-
25	VG2600130001	Шайба	1	1	1	1	-
26	VG2600130046	Замковая шайба	1	1	1	1	-
27	VG1500130097	Сальник	1	1	1	1	-
28	90003802415	Болт с шестигранной головкой	4	4	4	4	-
29	VG192320002	Прокладка	1	1	1	1	-
30	VG2600130073	пластина	1	1	1	1	-

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
