Кронштейн бампера и переднее буксирное устройство
/ HOWO Howo cnhtc-huaxin

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

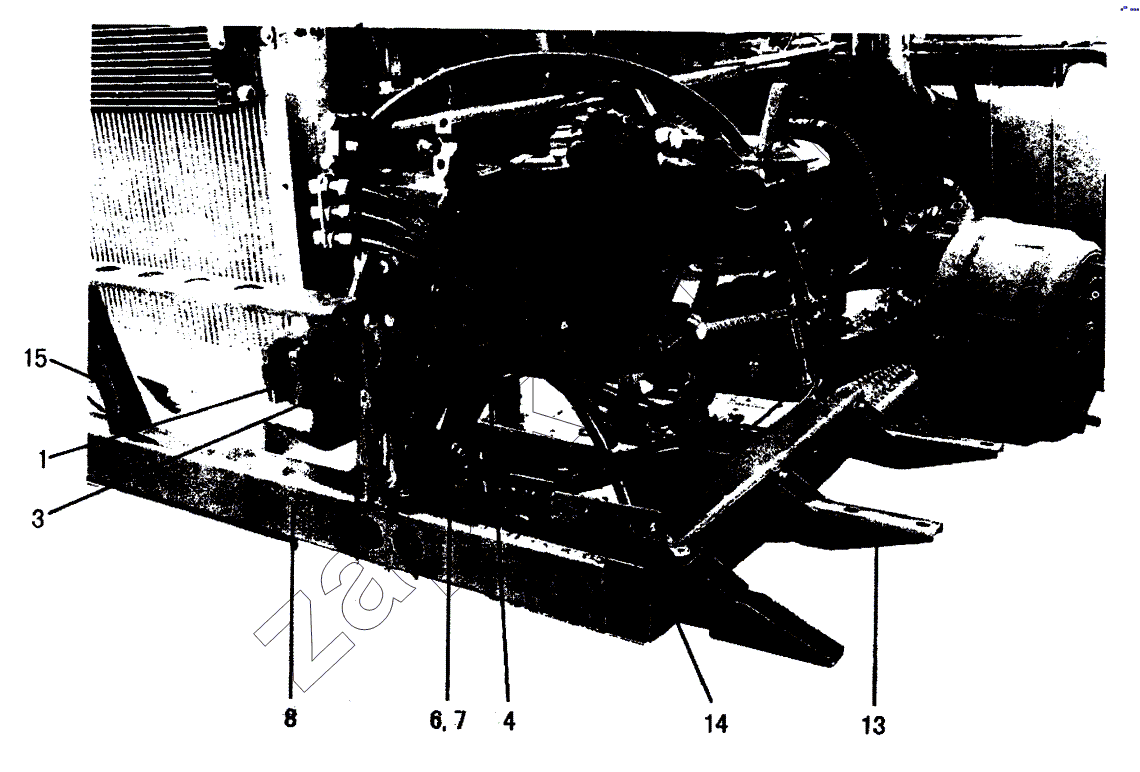

Схема/чертеж: Кронштейн бампера и переднее буксирное устройство / HOWO Howo cnhtc-huaxin
1
3
3
3
4
6
7
8
8
13
13
14
15
15
Поз. Артикул Название детали Количество Цена
1 AZ9725930028 Перед буксирных гаков блок 1 -
1a Q151M660 болт 2 -
1b 190003888459 Гайка 2 -
1c Q151B1465 болт 3 -
1d 190003888458 Гайка 3 -
2 AZ9114930094 Контакт собраний 1 -
2a AZ9114930093 Буксировочные крюки 1 -
3 AZ9725930002 Бампер кронштейна 2 -
3 AZ9725930007 Бампер кронштейна 2 -
3a Q151C1230 болт 8 -
3 Q40312 Пружинная шайба 8 -
4 AZ9725930003 Вспомогательный уровень знака 2 -
4a Q151B1445 болт 4 -
4b 190003888458 Гайка 4 -
6 AZ9725930004 Рукав 2 -
7 AZ9725930005 Рукав 2 -
7a Q151B1690 болт 2 -
7b 190003888459 Гайка 2 -
8 WG9725930010 Защитная балка 1 -
8 WG9725930060 Защитная балка 1 -
8a Q150B1025 болт 8 -
8b Q33210 Гайка 8 -
9 AZ9725930006 Бампер перед стенд 2 -
9b Q40210 Шайба 4 -
9c Q33210 Гайка 4 -
10 AZ9725930040 Очистку воды Стенд сборки 1 -
10 AZ9725930045 Очистку воды Стенд сборки 1 -
10a Q40210 Шайба 2 -
10b Q33210 Гайка 2 -
10c Q150B0860 болт 1 -
10d Q40208 Шайба 2 -
10е Q33208 Стопорная гайка 1 -
11 AZ9725930050 Доска охранении кондиционера 1 -
11 AZ9725930053 Доска охранении кондиционера 1 -
11a Q150B08130 болт 5 -
11b Q150B0860 болт 5 -
11e Q40208 Шайба 10 -
11d Q33208 Стопорная гайка 10 -
12 WG9725930009 Основание кронштейна бампера 2 -
12 AZ9725930054 бампер кронштей в сборе (нижний) 2 -
12a Q150B0825 болт 4 -
12b Q40208 Шайба 4 -
12c Q40308 Пружинная шайба 4 10 ₽ - 60 ₽
13 WG9725930017 Кронштейн ступени 4 -
13 AZ9725930049 кронштейн подножки 4 -
13a Q150B0825 болт 8 -
13b Q40208 Шайба 8 -
13c Q40308 Пружинная шайба 8 10 ₽ - 60 ₽
14 WG9725930029 Держатель бампера 1 -
14а Q2540825 Болт 2 -
14b Q33208 Стопорная гайка 2 -
15 AZ9725930037 Сред, бампер кронштей в сборе 1 -
15 AZ9725930034 Сред, бампер кронштей в сборе 1 -
15а Q2540820 Болт 1 -
15b Q33208 Стопорная гайка 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
