Кроштейн запасного колеса
/ HOWO Howo cnhtc-huaxin

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

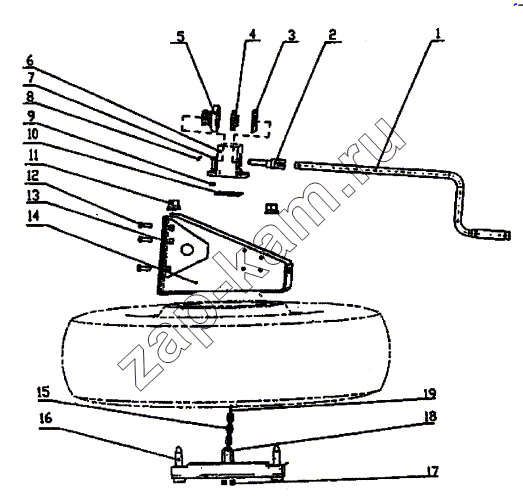

Схема/чертеж: Кроштейн запасного колеса / HOWO Howo cnhtc-huaxin
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Поз. Артикул Название детали Количество Цена
AZ9719860018 AZ9719860018 Устройство привода держателя 1 -
1 AZ9719860014 рукоятка 1 -
2 AZ9719860012 эксцентриковый валик 1 -
3 17017860022 Стопорная пластина 1 -
4 17017860023 Ведущее колесо 1 -
5 17017860024 Ведомое колесо 1 -
6 AZ9719860007 корпус механизма подъема и опускания 1 -
7 Q150B1035 Болт 4 -
8 Q5004030 Шплинт 1 -
9 Q33210 Гайка 4 -
10 17017860027 Крышка 1 -
11 WG9003884160 Колесная гайка 2 -
12 Q150B1235 болт 6 -
13 Q33212 Гайка 6 -
14 AZ9719860021 кронштейн держателя 1 -
15 17017860031 Трос 1 -
16 AZ9112860046 болт запасного колеса 2 -
17 Q340B08 гайка 4 -
18 AZ9112860097 проушина цепи 1 -
19 Q5004030 Шплинт 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
