Крыло и подножка, крыло кабины
/ HOWO Howo cnhtc-huaxin

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

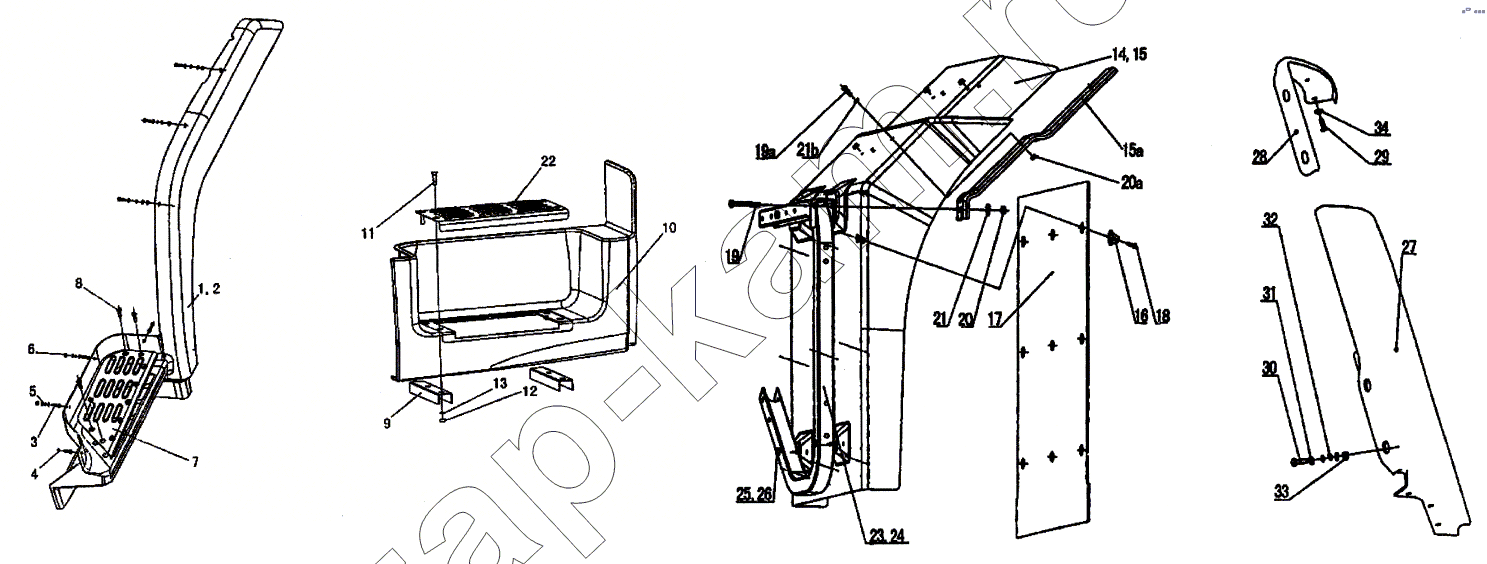

Схема/чертеж: Крыло и подножка, крыло кабины / HOWO Howo cnhtc-huaxin
1
1
2
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
15а
16
17
18
19
19а
20
20а
21
21b
22
23
23
24
24
25
26
27
28
29
30
31
32
33
34
Поз. Артикул Название детали Количество Цена
1 WG1642230012 Левый брызговик 1 -
1 WG1641230020 Левый брызговик 1 -
2 WG1642230013 Правый брызговик 1 -
2 WG1641230021 Правый брызговик 1 -
3 Q150B0620 болт 14 -
4 Q40106 Шайба 14 -
5 Q40306 Пружинная шайба 14 -
6 Q340B06 гайка 14 -
7 WG1642230018 Ступень левая 1 -
7а WG1642230019 Ступень правая 1 -
8 Q2540830 Болт 8 -
9 AZ9725930049 кронштейн подножки 4 -
9 WG9725930017 Кронштейн ступени 4 -
10 WG1641240011 Правая ступень 1 -
10а WG1641240012 Левая ступень 1 -
10 WG1642240030 Основание левой ступени 1 -
10а WG1642240031 Основание правой ступени 1 -
11 Q150B0825 болт 8 -
12 Q340B08 гайка 8 -
13 Q40308 Пружинная шайба 8 10 ₽ - 60 ₽
14 WG1642230003 Левый задний брызговик 1 -
15 WG1642230004 Правый задний брызговик 1 -
15а WG1642230005 Вспомогательная пластина для брызговика 4 -
16 AZ1642230008 шайба 18 -
17 AZ1642230007 накладка 2 -
18 Q2713516 Болт 18 -
19 Q150B0860 болт 8 -
19а Q150B0620 болт 8 -
20 Q340B08 гайка 8 -
20а Q340B06 гайка 8 -
21 Q40308 Пружинная шайба 8 10 ₽ - 60 ₽
21а Q40306 Пружинная шайба 8 -
21b Q40106 Шайба 8 -
22 WG1642240032 Основание ступени левое 1 -
22а WG1642240033 Основание ступени правое 1 -
22b Q2540830 Болт 8 -
22с Q40308 Пружинная шайба 8 10 ₽ - 60 ₽
22d Q340808 гайка 8 -
23 WG9719930315 Кронштейн левого заднего брызговика 1 -
23 WG9731930010 Кронштейн левого заднего брызговика 1 -
24 WG9731930015 Кронштейн правого заднего брызговика 1 -
24 WG9719930313 Кронштейн правого заднего брызговика 1 -
24а WG9719930321 Пластина 2 -
24а WG9731930014 Пластина 2 -
25 Q151B1445 болт 2 -
26 190003888468 Гайка 2 -
27 WG1641230028 Задняя крышка 1 -
28 WG1641230030 Кронштейн задней крышки 1 -
29 Q2714816 Болт 3 -
30 Q150B0620 болт 3 -
31 Q40206 Шайба 8 -
32 Q40306 Пружинная шайба 8 -
33 Q340B06 гайка 4 -
34 Q40204 Шайба 3 -
41 WG1641230025 Левый брызговик 1 -
42 WG1641230026 Правый брызговик 1 -
43 AZ1641230027 уплотнитель для брызговика 2 -
