Механизм отопления кабины
/ HOWO Howo cnhtc-huaxin

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

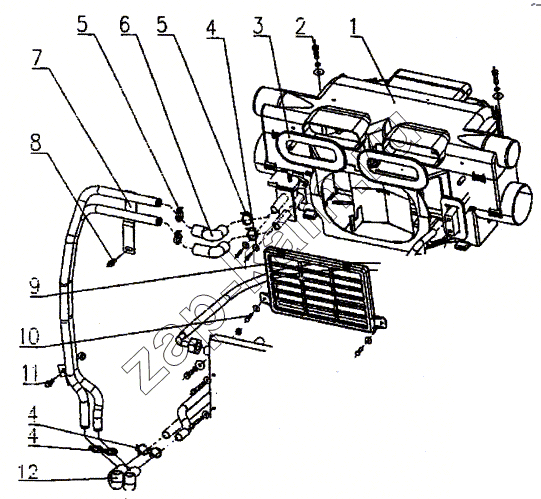

Схема/чертеж: Механизм отопления кабины / HOWO Howo cnhtc-huaxin
1
2
3
4
4
4
5
5
6
7
8
9
10
11
12
Поз. Артикул Название детали Количество Цена
1 AZ1630840302 отопитель в сборе - с электрозаслонками воздухопритока 1 -
1-1 AZ1630840013 нижний корпус 1 -
1-2 AZ 1630840091 водяная трубка 2 -
1-3 AZ1630840319 радиатор в сборе 1 -
1-3-1 AZ1630840074 радиатор 1 -
1-3-2 AZ1630840320 водяной кран в сборе 1 -
1-3-3 AZ1630840066 уплотнительное кольцо 3 -
1-3-4 AZ1630840073 подводящая труба в сборе 1 -
1-3-5 AZ 1630840072 отводящая труба в сборе 1 -
1-4 AZ1630840015 заслонка воздухопритока в сборе 2 -
1-5 AZ1630840312 средний корпус 1 -
1-6 AZ1630840092 пеноуплотнитель 1 1 -
1-7 AZ1630840063 соединительный хомут 9 -
1-8 AZ1630840014 вентилятор в сборе 1 -
1-8-1 AZ1630840014-1 электродвигатель вентилятора 3 -
1-9 Q2714216 Болт 1 -
1-10 AZ1630840321 регулятор вентилятора в сборе 1 -
1-11 AZ1630840323 пучок проводов вентилятора 1 -
1-28 AZ1630840037 левая заслонка 1 -
1-29 AZ1630840038 правая заслонка 1 -
1-30 AZ1630840040 передняя заслонка 1 -
1-33 AZ1630840036 задняя заслонка 1 -
2 Q150B0830 болт 2 -
2а Q40308 Пружинная шайба 2 10 ₽ - 60 ₽
2b Q40208 Шайба 2 -
3 AZ1630840062 плоская резиновая уплотняющая втулка 2 -
4 Q2714825 Болт 2 -
4а Q40206 Шайба 2 -
5 190003989340 Стопорное кольцо 6 -
6 WG1642840091 Шланг 2 -
7 AZ1642840013 стальная трубка в сборе 1 -
8 Q1840816 Болт 1 120 ₽
9 AZ1642840084 защитная решетка воздухозаборника в сборе 1 -
10 Q150B0620 болт 2 -
10а Q40206 Шайба 2 -
11 Q1840825 Болт 1 -
11а Q33008 Гайка 1 -
12 WG1642840092 Шланг 2 -
13 WG1630840322 Приборный щиток 1 -
14 AZ1630820312 пучок проводов кондиционера 1 -
15 WG1630820313 Температурный датчик 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
