Механизм привода рулевого управления
/ HOWO Howo cnhtc-huaxin

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

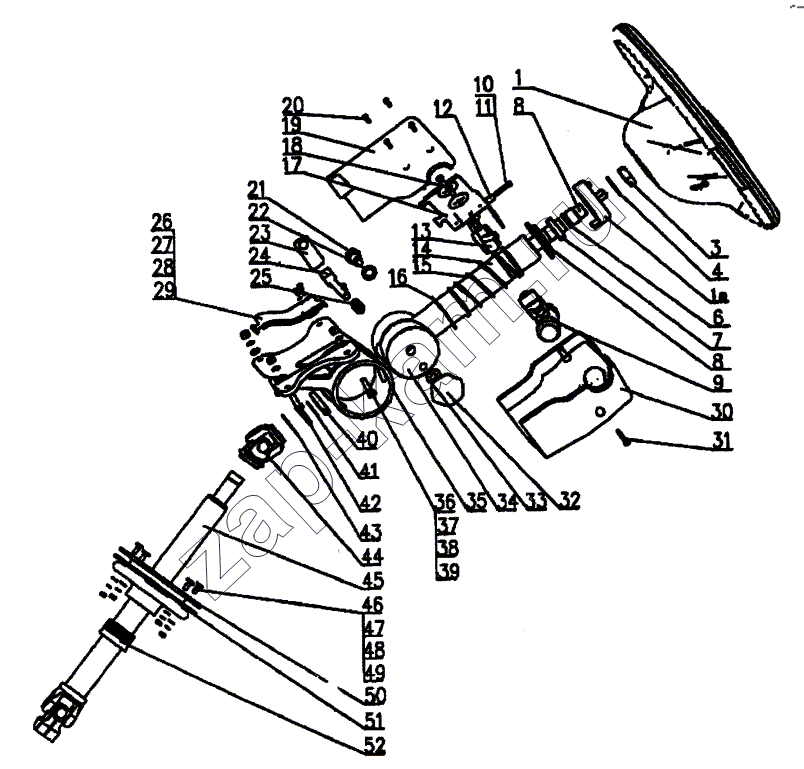

Схема/чертеж: Механизм привода рулевого управления / HOWO Howo cnhtc-huaxin
1
1a
3
4
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
Поз. Артикул Название детали Количество Цена
1 AZ9719470100 рулевое колесо 1 -
1a WG9130583018 Кольцо 1 -
2 AZ9130583024 контактное кольцо 1 -
AZ9719470050 AZ9719470050 рулевой вал в сборе с рулевой колонкой 1 -
3 Q351B22T15 низкая гайка 1 -
4 Q41822 Пружинная шайба 1 -
6 Q43125 Пружинное стопорное кольцо 1 -
7 AZ9003320012 шарикоподшипник с глубок, канавкой 61905 GB/T276-94 1 -
8 AZ9719470053 рулевой вал 1 -
9 WG9130583019 Замок зажигания 1 -
10 Q150B0530 болт 1 -
11 Q340B05 гайка 1 -
12 81.95801.0071 Ролик 1 -
13 81.46433.0005 Зажим 1 -
14 AZ9719470051 втулка рулевого вала 1 -
15 AZ9123470129 нажимная пружина 1 -
16 AZ9123470130 шайба 1 -
17 AZ9100470424 кронштейн 1 -
18 Q150B0865 болт 2 -
19 AZ9719470041 крышка рулевой колонки (сзади) 1 -
20 Q2720412 Болт 4 -
21 AZ9719470057 винт ограничения хода 1 -
22 Q40316 Пружинная шайба 1 -
23 AZ9719470058 упругая прижимная планка 1 -
24 AZ9719470055 регулировочно-крепежный болт 1 -
25 AZ9123470153 нажимная пружина 1 -
26 AZ9719470052 кронштейн крепления пучка проводов 1 -
27 Q150B0408 болт 2 -
28 Q40304 Пружинная шайба 2 -
29 Q40104 Шайба 2 -
30 AZ9719470042 крышка рулевой колонки (впереди) 1 -
31 Q2714250 Болт 2 -
32 AZ9123470150 колесо ручной регулировки 1 -
33 AZ9123470155 шайба 1 -
34 AZ9719470054 направляющая втулка рулевой колонки 1 -
35 AZ9719470056 монтажная опора рулевой колонки 1 -
36 Q150B0830 болт 4 -
37 Q340B08 гайка 4 -
38 Q40308 Пружинная шайба 4 10 ₽ - 60 ₽
39 Q40108 Шайба 4 -
40 AZ9003320013 шарикоподшипник с глубок.канавкой 61806GB/T276-94 1 -
41 Q43130 Стопорное кольцо 1 -
42 81.91710.0459 Кольцо 1 -
43 Q43042 Пружинное стопорное кольцо 1 -
44 AZ9719470043 карданный шарнир 1 -
45 AZ9719470044 телескопический рулевой вал 1 -
46 Q199B0616 торцевой болт 4 -
47 Q340B06 гайка 4 -
48 Q40306 Пружинная шайба 4 -
49 Q40106 Шайба 4 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
