Механизм привода среднего моста
/ HOWO Howo cnhtc-huaxin

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

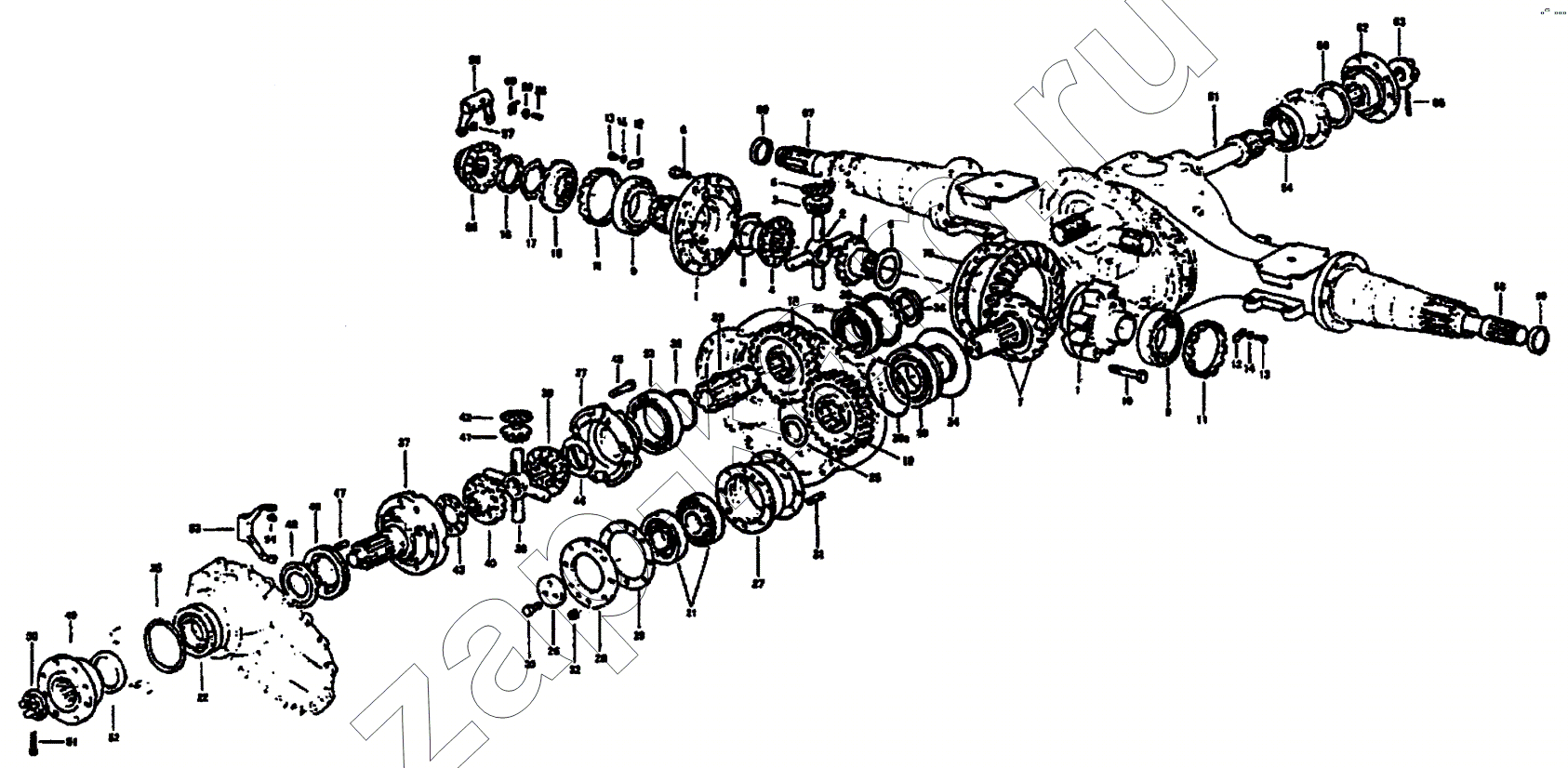

Схема/чертеж: Механизм привода среднего моста / HOWO Howo cnhtc-huaxin
1
1
2
3
4
4
5
6
6
6
6
6
6
7
7
7
7
8
9
9
10
11
11
12
12
12
13
13
13
14
14
14
16
17
18
18
18
18
19
19
19
21
22
22
23
24
25
26
26
26а
27
27
27
28
29
29
29
29
33
34
37
37
38
39
40
41
42
42
43
43
43
43
43
44
44
44
44
44
45
46
47
49
49
49
49
50
51
52
52
53
54
61
62
62
63
65
66
67
67
68
68
69
Поз. Артикул Название детали Количество Цена
199114320004 199114320004 Первый задний мост 1 -
AZ9231320004 AZ9231320004 ведущий средний мост 1 -
199114320003 199114320003 Первый задний мост 1 -
AZ9231320003 AZ9231320003 ведущий средний мост 1 -
199014320219 199014320219 Первый задний мост 1 -
AZ9114320231 AZ9114320231 ведущий средний мост 1 -
AZ9114322010 AZ9114322010 ведущий средний мост 1 -
AZ9114320214 AZ9114320214 ведущий средний мост 1 -
AZ9114320264 AZ9114320264 ведущий средний мост 1 -
AZ9114320226 AZ9114320226 ведущий средний мост 1 -
AZ9631320211 AZ9631320211 ведущий средний мост 1 -
AZ9114320215 AZ9114320215 ведущий средний мост 1 -
AZ9231320215 AZ9231320215 ведущий средний мост 1 -
199014320265 199014320265 Первый задний мост 1 -
AZ9231320216 AZ9231320216 ведущий средний мост 1 -
AZ9114320017 AZ9114320017 ведущий средний мост 1 -
1 199014320165 Корпус дифференциала 1 -
2 199014320091 Крестовина дифференциала 1 -
3 199012320010 Планетарная шестерня 4 -
4 199012320009 Планетарная шестерня 2 -
5 199012320150 Чашка шестерни 4 -
6 11800320012 Регулировочная шайба -
6 199012320129 Регулировочная шайба -
6 11800320131 Регулировочная шайба -
6 11800320132 Регулировочная шайба -
6 13809320169 Шайба -
7 AZ9004320251 пара конических шестерен 28/17 1 -
7 199014320250 Коническая пара 1 -
7 199014320253 Коническая пара 1 -
7 199014320255 Коническая пара I -
8 Q151B1635TF2 болт 16 -
8а WG9004320003 Фиксатор 1 -
9 190003326148 Роликоподшипник 2 -
10 Q151B1480TF2 болт 8 -
11 13809320159 Кольцо 2 -
12 179000320027 Резьбовой блок 2 -
13 Q150B0816 болт 2 -
14 Q40308 Пружинная шайба 2 10 ₽ - 60 ₽
15 13809320155 Собачка переключения 1 -
16 13809320157 Гайка 1 -
17 13809320158 Фиксатор 1 -
18 199114320002 Ведущая шестерня 1 -
18 199014320209 Ведущая шестерня 1 -
18 199014320136 Ведущая шестерня 1 -
19 199114320001 Ведомая шестерня 1 -
19 199014320208 Ведомая шестерня 1 -
19 199014320137 Ведомая шестерня 1 -
20 WG9014320257 Роликоподшипник 1 -
20а 199014320256 Стопорное кольцо 1 -
21 190003326333 Роликоподшипник 2 -
22 190003311543 Шарикоподшипник 2 -
23 190003310239 Шарикоподшипник 1 -
24 199014320174 Пластина 1 -
25 199014320140 Кольцо 1 -
26 1780 320088 нажимная пластина подшипника 1 -
26а AZ9114320002 замковая пластина-болт нажимной пластины подшипника 1 -
27 199014320129 корпус подшипника 1 -
28 199014320128 Пластина 1 -
29 199014320131 Шайба 1 -
29 199014320132 Шайба 1 -
29 199014320133 Шайба 1 -
29 199014320134 Шайба 1 -
30 Q150B1430TF2 болт 3 -
31 190003813543 Болт 8 -
32 Q33210 Гайка 8 -
33 199014320135 Полый вал 1 -
34 199012250031 Гайка 1 -
35 190003935383 Стопорное кольцо 2 -
36 190003933580 Стопорное кольцо 1 -
37 199014320166 Картер дифференциала 1 -
38 199014320091 Крестовина дифференциала 1 -
39 199014320059 Коническая шестерня задняя 1 -
40 199114320032 Коническая шестерня передняя 1 -
41 199012320010 Планетарная шестерня 4 -
42 199012320150 Чашка шестерни 4 -
43 199014320067 Шайба -
43 199014320068 Передняя шайба шестерни ведущего вала -
43 199014320211 Передняя шайба шестерни ведущего вала -
43 199014320069 Передняя шайба шестерни ведущего вала -
43 199014320070 Передняя шайба шестерни ведущего вала -
44 199014320071 Задняя шайба шестерни ведущего вала -
44 199014320072 Задняя шайба шестерни ведущего вала -
44 199014320210 Задняя шайба шестерни ведущего вала -
44 199014320073 Задняя шайба шестерни ведущего вала -
44 199014320074 Задняя шайба шестерни ведущего вала -
45 Q151B1480TF2 болт 8 -
46 1228 320105 замочное кольцо механизма блокировки дифф-ла 1 -
47 1228 320106 штифт механизма блокировки дифф-ла 10 -
48 199014320061 Шайба корпуса дифференциала 1 -
49 AZ9114320205 Option, фланец с торцевыми зубьями ф 165 1 -
49 199012320110 Фланец 1 -
49 AZ9128320014 фланец с зубом в сборе ф 180 1 -
49 190014320261 Плоский фланец 180мм 1 -
50 179000320013 Гайка 1 -
51 Q5005055 Шпилька 1 -
52 190003078722 Прокладка 1 -
52 190003070026 Прокладка 1 -
53 199014320053 Вилка переключения 1 -
54 11800320077 Блок переключения 2 -
55 13809320156 Втулка вала 1 -
56 199012320014 Вилка переключения 1 -
57 11800320077 Блок переключения 2 -
58 Q2800825 Болт 1 -
59 Q340B08 гайка 1 -
60 19901230023 изогнутая пластина 1 -
61 199114320031 Приводной вал 1 -
62 199014320205 Плоский фланец 165мм 1 -
62 AZ9114320205 Option, фланец с торцевыми зубьями ф 165 1 -
63 179000320013 Гайка 1 -
64 190003300036 шарикоподшипник с глубокой канавкой 6212GB/T276-94 1 -
65 Q5005055 Шпилька 1 -
66 190003078772 Прокладка 1 -
67 199012340023 Ведущий вал левый 1 -
67 AZ9231340223 полуось 1 -
68 199012340024 Ведущий вал правый 2 -
68 AZ9231340224 полуось 1 -
69 190003074340 Прокладка 2 -
70 199014320153 Кольцо 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
