Механизм централизованной подачи воздуха
/ HOWO Howo cnhtc-huaxin

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

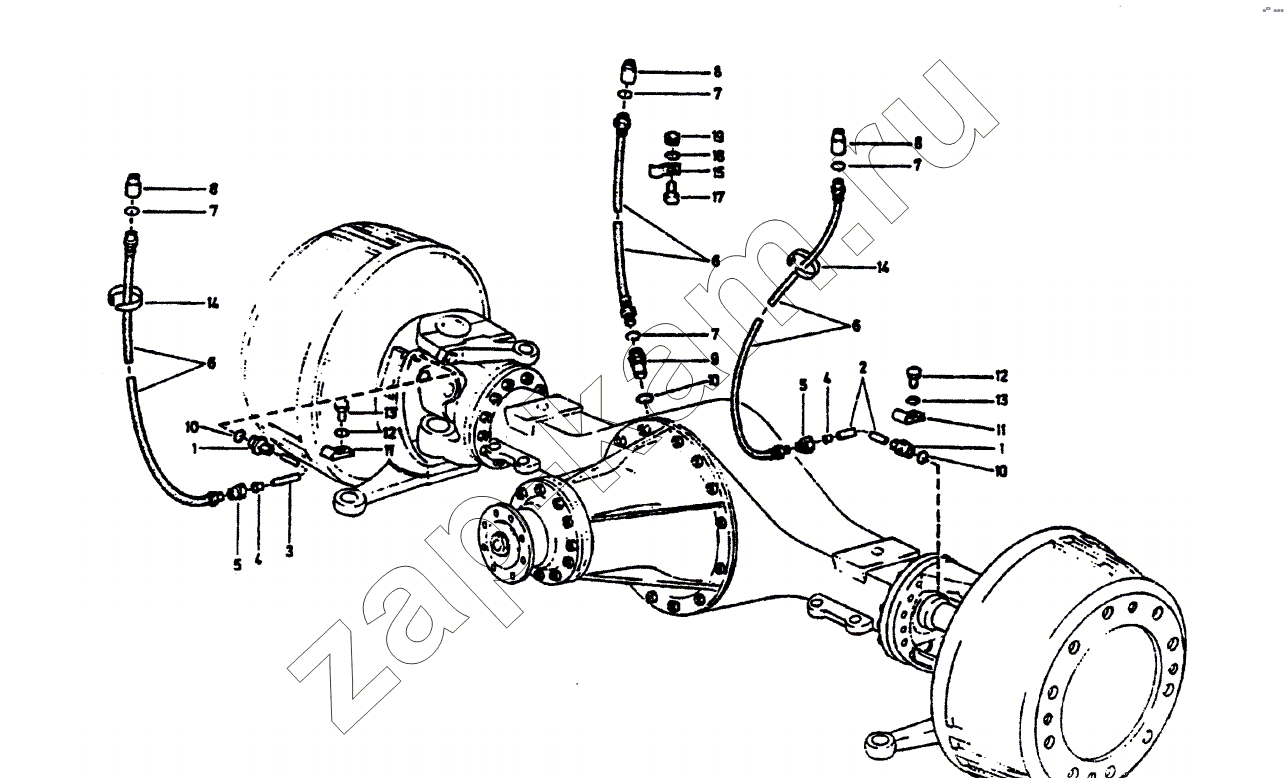

Схема/чертеж: Механизм централизованной подачи воздуха / HOWO Howo cnhtc-huaxin
1
1
2
3
4
4
5
5
6
6
6
7
7
7
7
8
8
8
9
10
10
10
11
11
12
12
13
13
14
14
15
17
18
19
Поз. Артикул Название детали Количество Цена
1 190003559563 Резьбовой переходник 2 -
2 199000410050 Правый трубопровод 1 -
3 199000410051 Левый трубопровод 1 -
4 190003559561 Втулка 2 -
5 190003559516 Гайка 2 -
6 199000330017 Трубка 3 -
7 Q72312T5F уплотняющая шайба 4 -
8 1680330172 пробка-сапун 3 -
9 199000330015 Переходник 1 -
10 190003098026 Прокладка 3 -
11 1780360072 трубка-державка 2 -
12 Q15181216 болт 2 -
13 Q40312 Пружинная шайба 2 -
14 190003171697 Хомут 7 -
15 138091360181 Наконечник 1 -
16 161000060211 Трубопровод 1 -
17 Q15080616 болт 1 -
18 Q40506 Пружинная шайба 1 -
19 0340806 Q340B, гайка 06 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
