Механизм управления педалью подачи топлива
/ HOWO Howo cnhtc-huaxin

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

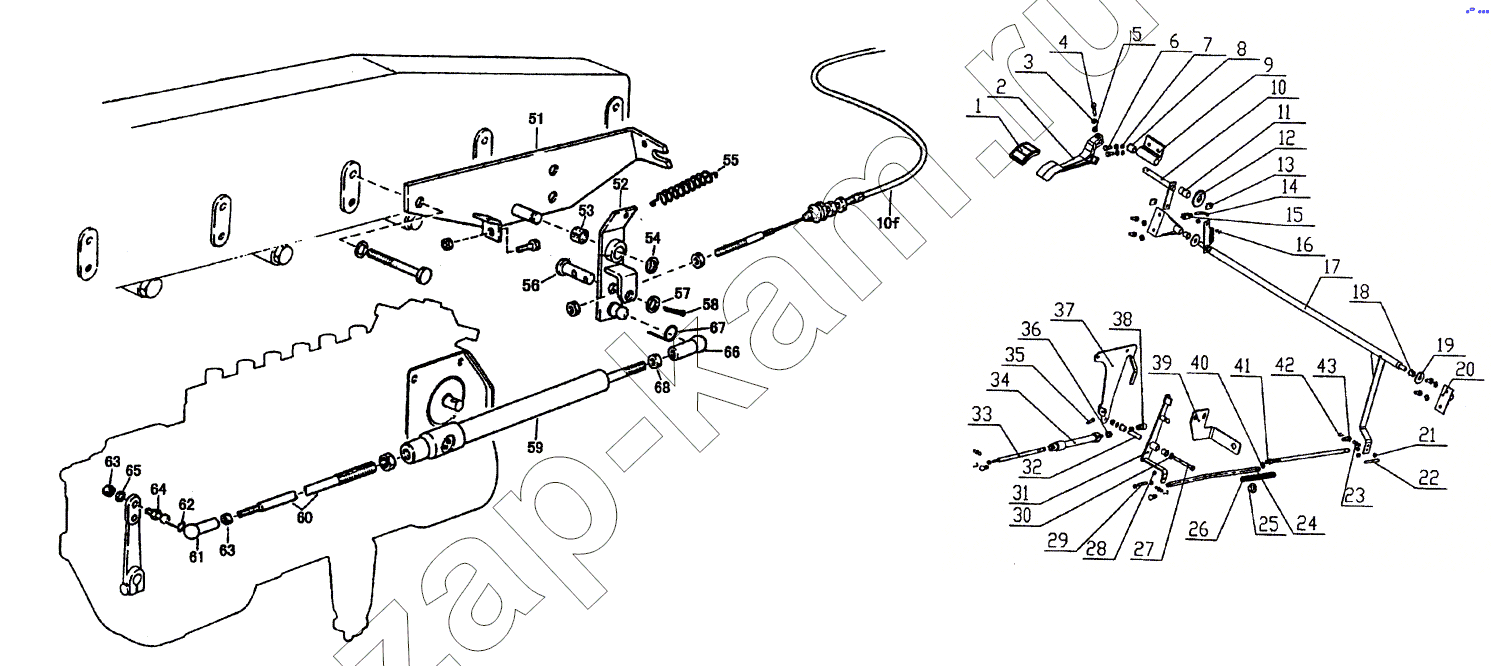

Схема/чертеж: Механизм управления педалью подачи топлива / HOWO Howo cnhtc-huaxin
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
51
52
53
54
55
56
57
58
59
60
61
62
63
63
64
65
66
67
68
Поз. Артикул Название детали Количество Цена
1 AZ9719570001 накладка на педаль газа 1 -
2 AZ9719470002 педаль газа 1 -
3 040108 Шайба 8 -
4 Q15080835 болт 1 -
5 Q340808 гайка 3 -
6 Q15080820 болт 6 -
7 Q40308 Пружинная шайба 2 10 ₽ - 60 ₽
8 AZ9719570006 втулка 1 -
9 AZ9719570007 кронштейн 1 -
10 WC0719570003 управляющая ось в сборе 1 -
10 WC0719570085 управляющая ось в сборе 1 -
10-1 AZ9719570085 пластина 1 -
10-2 Q15080640 болт 1 -
10-3 Q340806 гайка 1 -
10-4 AZ9719570073 кронштейн 1 -
10-5 1288570057 натяжная пружина 1 -
10-6 WG972557000 тросик акселератора 1 -
10-7 Q350806T15 гайка 2 -
10-8 1680580023 хомут шланга указателя давления масла 1 -
11 AZ9719570008 втулка 1 -
12 AZ9719570009 резиновое кольцо 1 -
13 AZ9719570012 пластмассовая прокладка 2 -
14 AZ9719570011 регулировочный винт 1 -
15 190003964412 Вильчатая головка 1 -
16 Q43650 Стопорное кольцо 2 -
17 WG9719570015 Рычаг 1 -
18 AZ9719570023 втулка 4 -
19 Q40212 Шайба 2 -
20 AZ9719570010 кронштейн 2 -
21 Q340806 гайка 8 -
22 AZ9719570051 резьбовой рычаг 1 -
23 190003963313 Шаровая пятка 3 -
24 AZ9719570040 толкающая штанга 1 -
25 AZ9719570060 упорная втулка 1 -
26 AZ9719570061 пружина 1 -
27 Q15080870 болт 1 -
28 Q33206 Гайка 1 -
29 AZ9719570052 резьбовой рычаг 1 -
30 AZ9719570034 резиновая прокладка 1 -
31 AZ9719570029 рычаг 1 -
32 AZ9719570033 втулка 1 -
33 199012570062 Резьбовая тяга 1 -
34 WG9100570002 Рабочий цилиндр 1 -
35 Q15080625 болт 1 -
36 Q340810 гайка 1 -
37 AZ9719570026 кронштейн 1 -
38 1900003963623 Чашка шарового шарнира 1 -
39 AZ9719570062 кронштейн 1 -
40 Q40206 Шайба 1 -
41 AZ9719570045 толкающая штанга 1 -
42 190003936513 Зажим 3 -
43 WG92570025 шарообразный шарнир 3 -
51 AZ9118570011 кронштейн в сборе 1 -
52 199100570018 Рычаг 1 -
53 WG99014180012 Втулка 1 -
54 Q43680 Стопорное кольцо 1 -
55 199100570065 Пружина 1 -
56 199012570084 Болт 1 -
57 Q40110 Шайба 1 -
58 Q5003216 Шплинт 1 -
59 WG9100570002 Рабочий цилиндр 1 -
60 AZ9118570003 резьбовой рычаг 1 -
61 WG92570025 шарообразный шарнир 1 -
62 190003936513 Зажим 1 -
63 Q340806 гайка 2 -
64 190003963313 Шаровая пятка 1 -
65 Q40506 Пружинная шайба 1 -
66 190003963623 Чашка шарового шарнира 1 -
67 190003936514 Зажим 1 -
68 Q340808 гайка 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
