Механизм управления переключением коробки передач
/ HOWO Howo cnhtc-huaxin

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

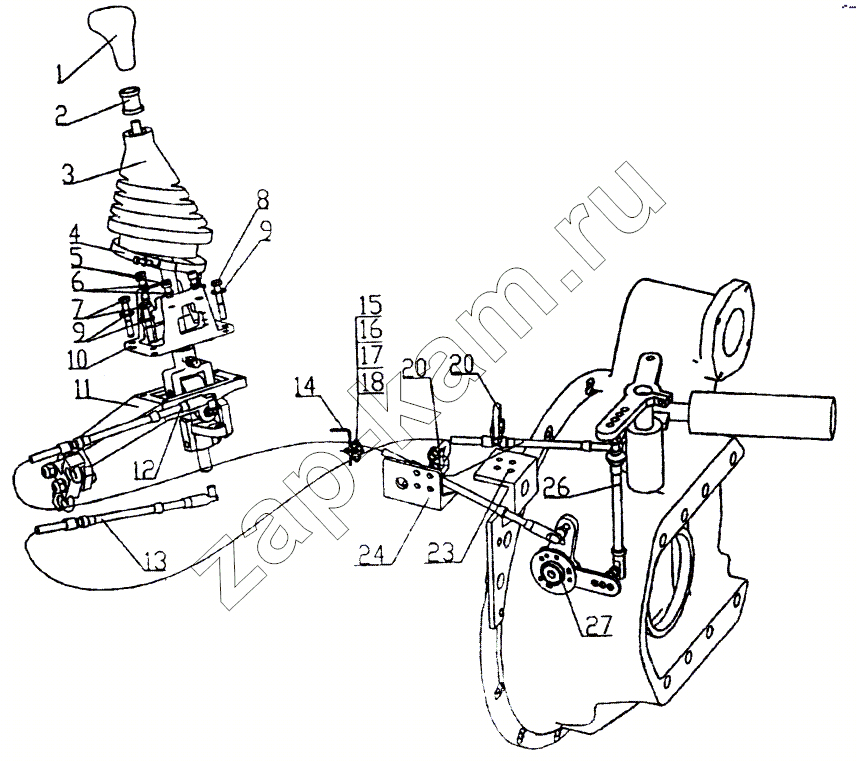

Схема/чертеж: Механизм управления переключением коробки передач / HOWO Howo cnhtc-huaxin
1
1
1
1
1
2
3
4
5
6
7
8
9
9
10
11
11
12
12
12
13
13
13
14
15
16
17
18
20
20
23
23
23
24
24
26
27
Поз. Артикул Название детали Количество Цена
WG9725240009 WG9725240009 Рычаг переключения 1 -
WG9719240028 WG9719240028 Переключатель 1 -
WG9725240009 WG9725240009 Рычаг переключения 1 -
WC0716240008 WC0716240008 у правляющсс устройство 1 -
1 AZ9123240214 ручка рычага переключения передач 1 -
1 AZ9100240060 ручка рычага переключения передач 1 -
1 AZ9123240211 ручка рычага переключения передач 1 -
1 AZ9716240001 ручка рычага переключения передач 1 -
1 AZ9100240061 ручка рычага переключения передач 1 -
2 179200240075 Втулка 1 -
3 AZ9719240002 пылезащитный кожух 1 -
4 190003989318 Стопорное кольцо 1 -
5 Q21880825 болт 4 -
6 Q40308 Пружинная шайба 4 10 ₽ - 60 ₽
7 Q15080850 болт 2 -
8 Q15080835 болт 2 -
9 Q40308 Пружинная шайба 4 10 ₽ - 60 ₽
10 AZ9719240032 соединительный блок 1 -
11 WC071624001O управляющее устройство в сборе 1 -
11 WG9719240031 Переключатель в сборе 1 -
12 WG9716240011 Кабель переключателя 1 -
12 WG9719240007 Кабель переключателя 1 -
12 WG-9719240111 гибкий вал предварит выбора передач в сборе 1 -
13 WC0725240008 гибкий вал переключения передач в сборе 1 -
13 WG9719240112 Кабель переключателя 1 -
13 WG9716240013 Кабель переключателя 1 -
14 1397350169 кронштейн 3 -
15 Q15080840 болт 3 -
16 Q40308 Пружинная шайба 3 10 ₽ - 60 ₽
17 Q340808 гайка 3 -
18 1188730187 Хомут 3 -
19 AZ9719240017 втулка 3 -
20 WG719240008 U-образный хомут в сборе 2 -
21 Q15080835 болт 1 -
22 Q40108 Шайба 1 -
23 AZ9725240024 кронштейн гибкого вала переключения передач 1 -
23 AZ9717240027 кронштейн гиб. вала пер-я передач с усилителем 1 -
23 AZ9719240026 кронштейн гиб.вала пер-я передач без усилителя 1 -
24 AZ9719240025 кронштейн гибк. вала предварит, выбора передач 1 -
24 AZ9719240029 кронштейн гибк. вала предваритвыбора передач 1 -
25 AZ9719240023 качающийся рычаг предваритвыбора передач 1 -
26 WG9719240117 Штанга держателя 1 -
27 WG9719240116 Рычаг позиционирования 1 -
28 WG9719240118 Рычаг переключения 1 -
29 AZ9725240026 защитная оболочка тросика 6 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
