Передняя подвеска 8x4
/ HOWO Howo cnhtc-huaxin

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

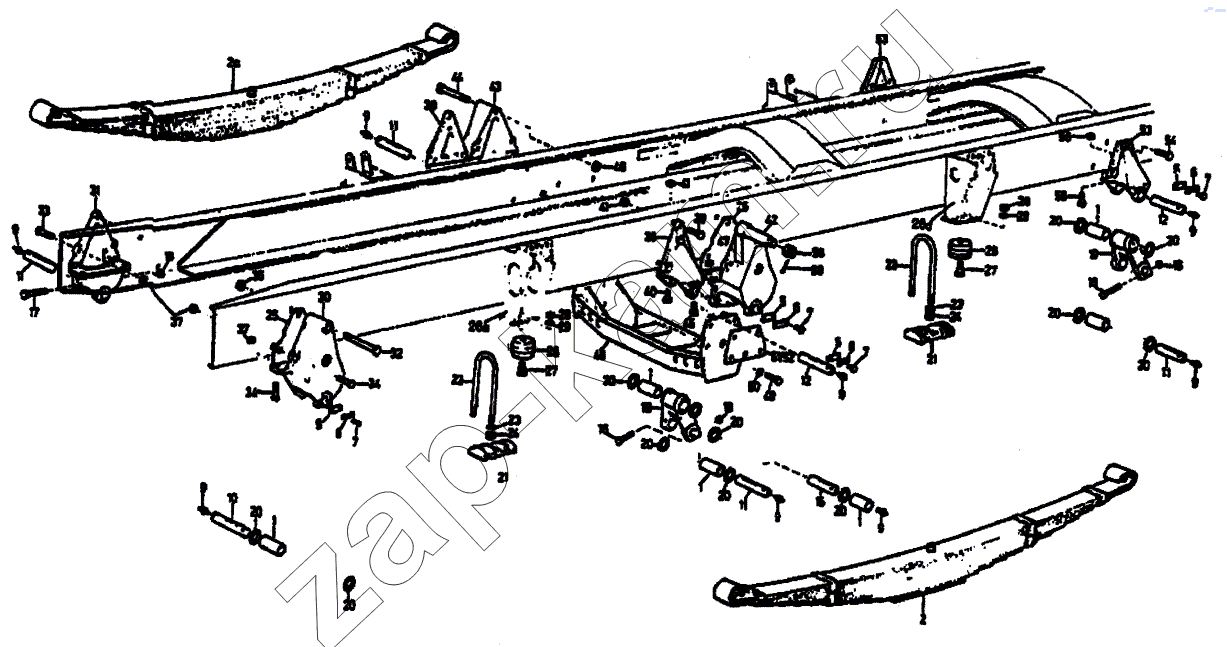

Схема/чертеж: Передняя подвеска 8x4 / HOWO Howo cnhtc-huaxin
1
1
1
1
1
2
2а
3
3
3
3
3
3
3
3
6
6
6
6
7
7
7
7
9
9
9
9
10
10
11
11
11
11
12
12
15
16
17
18
19
19
20
20
20
20
20
20
20
20
20
20
20
20
20
20
21
21
21
22
22
30
32
38
40
42
43
44
45
46
47
49
50
53
54
55
56
Поз. Артикул Название детали Количество Цена
1 WG9000520078 Втулка 12 -
2 WG9731520011 Передняя рессора левая 2 -
2а WG9731520012 Передняя рессора правая 2 -
3 199000520006 Направляющий болт 4 -
5 147000520019 Защелка 7 -
6 147000520020 Пластина 7 -
7 Q150B0820 болт 14 -
9 190003963115 Масленка 7 -
9а 190003963127 Масленка 5 -
10 189000520015 Пружинный болт 1 -
11 WG9100520065 Рессорный болт 5 -
12 199100520080 Пружинный болт 4 -
15 179000520040 Пружинный болт 2 -
16 Q151C1270 болт 4 -
17 Q151C1275 болт 1 -
18 190003888457 Гайка 5 -
19 WG9100520034 Рессорный хомут передний 4 -
20 1680 510050 шайба 24 -
21 WG80 52 0002 Пластина 4 -
22 199000520086 Пружинный зажим 4 -
22а 1990 520003 Пружинный зажим 4 -
23 1680 52 0043 Шайба 16 -
24 190003888626 Стопорная гайка 16 -
26 WG9232520010 Пружина стопорная 4 -
26а AZ9731520034 кронштейн буфера в сборе 2 -
26b Q150B1240 болт 4 -
26c Q150B1230 болт 4 -
26d AZ9731520007 кронштейн буфера 2 -
26e Q150B12105 болт 4 -
26f Q33212 Гайка 12 -
30 AZ9719520005 передний кронштейн передней рессоры 2 -
32 Q151B1665 болт 4 -
33 Q151B1650 болт 4 -
36 190003888459 Гайка 1 -
38 179000520050 Пружинный кронштейн задний 2 -
39 Q151B1460 болт 6 -
40 Q151B1455 болт 4 -
41 190003888458 Гайка 10 -
42 AZ9731520024 кронштейн левый передний 1 -
43 AZ9731520021 кронштейн правый передний 1 -
43a AZ9731520005 кронштейн в сборе 2 -
43b AZ9731520010 высокая шайба 2 -
44 Q151B16140 болт 2 -
44a Q151B14120 болт 4 -
45 Q151B1650 болт 4 -
46 190003888459 Гайка 2 -
47 190003888458 Гайка 8 -
48 AZ9731510020 кронштейн-опора 1 -
49 Q151B1440 болт 8 -
50 Q41214 Шайба 8 -
53 AZ9731520004 задний кронштейн передней рессоры 2 -
53а AZ9731520005 кронштейн в сборе 2 -
53b AZ9731520010 высокая шайба 2 -
54 Q151B1460 болт 6 -
55 Q1511455 болт 2 -
56 190003888458 Гайка 8 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
