Подвеска двигателя
/ HOWO Howo cnhtc-huaxin

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

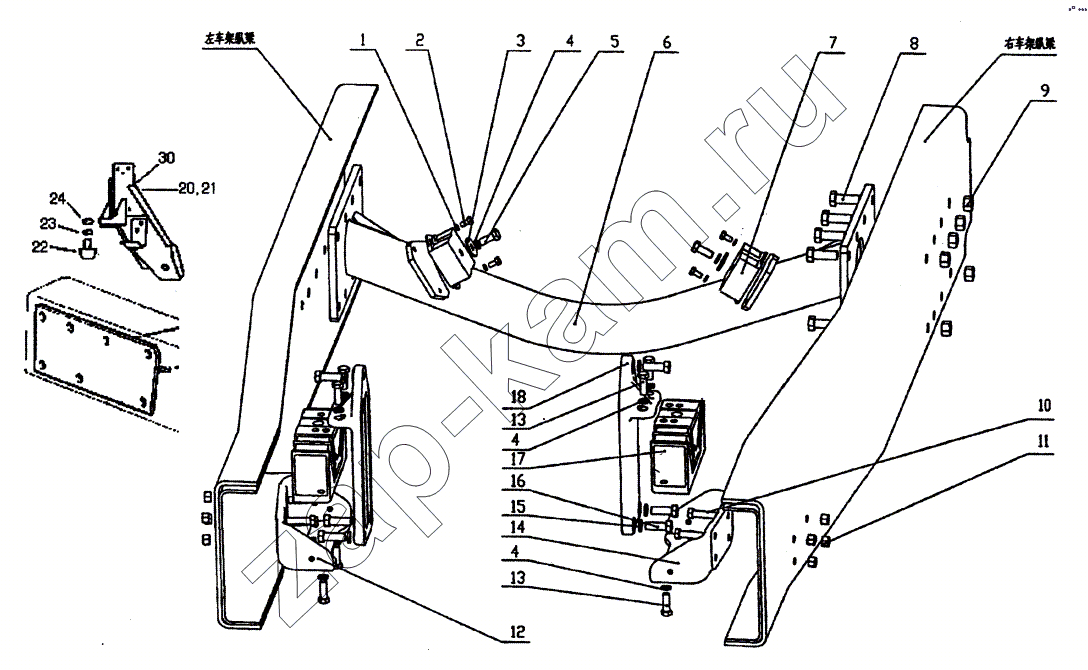

Схема/чертеж: Подвеска двигателя / HOWO Howo cnhtc-huaxin
1
2
3
4
4
4
5
6
6
6
6
7
7
8
9
10
11
12
12
13
13
14
14
15
16
17
18
18
18
20
20
21
21
22
23
24
30
Поз. Артикул Название детали Количество Цена
1 Q40308 Пружинная шайба 4 10 ₽ - 60 ₽
2 Q15080816 болт 4 -
3 1480А360058 Шайба 2 -
4 Q40312 Пружинная шайба 10 -
5 190003802622 Болт 2 -
6 WG9719590001 Поперечина 1 -
6 WG9731590001 Поперечина 1 -
6 AZ9725590029 трубчатая поперечина в сборе 1 -
6 AZ9725590007 трубчатая поперечина в сборе 1 -
7 WG1680590095 Резиновый держатель 2 -
7 AZ9725592000 передняя опора двигателя 2 -
8 Q151B1645 болт 6 170 ₽
9 190003888459 Гайка 6 -
10 Q150B1245 болт 8 -
11 Q33212 Гайка 8 -
12 AZ9731590015 левый кронштейн 1 -
12 AZ9731590017 кронштейн 1 -
13 Q151C1235 болт 8 -
14 AZ9731590016 правый кронштейн 1 -
14 AZ9731590017 кронштейн 1 -
15 Q151B1440 болт 6 -
16 Q40314 Пружинная шайба 6 -
17 AZ9725590031 клиновидная опора в сборе 2 -
18 AZ9731590020 кронштейн 2 -
18 AZ9725590002 левый кронштейн 1 -
18а AZ9725590006 правый кронштейн 1 -
18 AZ9725590081 правый кронштейн 1 -
18а AZ9725590082 левый кронштейн 1 -
20 AZ9725590046 левый кронштейн в сборе 1 -
20 AZ9725596020 левый кронштейн в сборе 1 -
20а AZ9725590045 левый добавочный кронштейн 1 -
21 AZ9725590047 правый кронштейн в сборе 1 -
21 AZ9725596030 правый кронштейн в сборе 1 -
21а AZ9725590048 правый добавочный кронштейн 1 -
22 WG9100590082 Стопор 2 -
23 Q40312 Пружинная шайба 2 -
24 Q34012 Гайка 2 -
30 AZ9725590020 передняя опорв в сборе 2 -
30а AZ9725590023 соединительная пластина 2 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
