Рулевая тяга 8x4
/ HOWO Howo cnhtc-huaxin

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

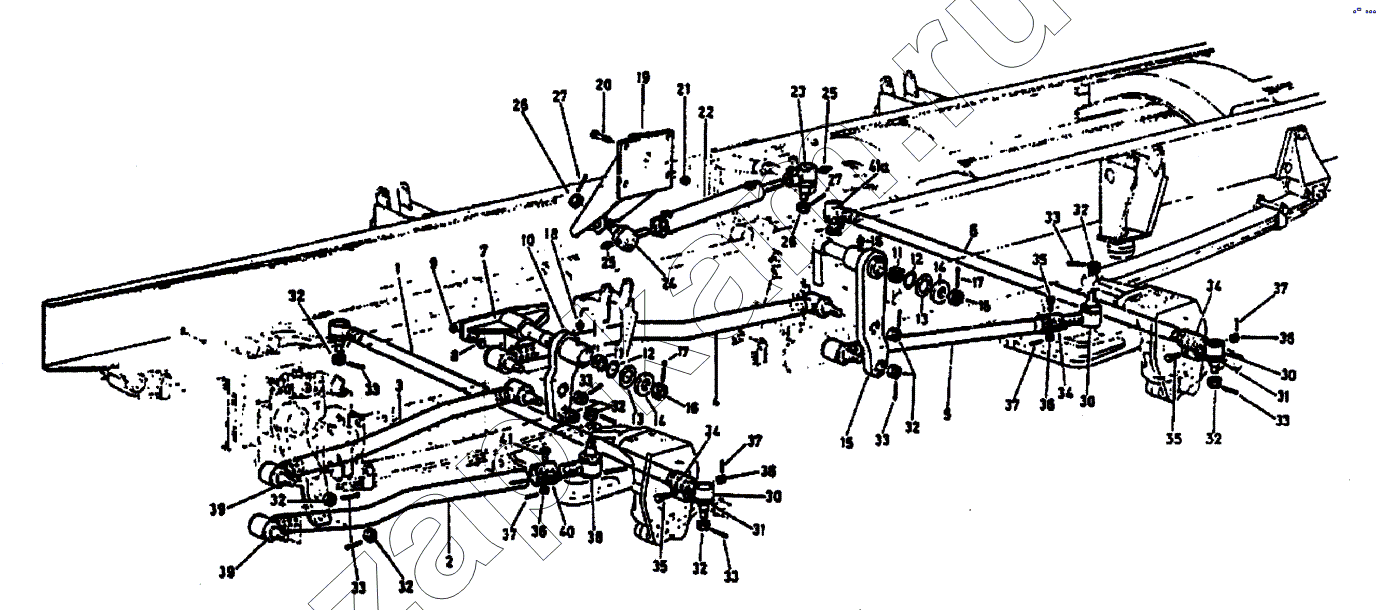

Схема/чертеж: Рулевая тяга 8x4 / HOWO Howo cnhtc-huaxin
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
13
14
14
15
16
16
17
17
18
18
19
20
21
22
23
24
25
25
26
26
27
27
32
32
32
32
32
32
32
32
33
33
33
33
33
33
33
34
34
34
35
35
36
36
Поз. Артикул Название детали Количество Цена
1 11031430066 Соединительная тяга 1 -
2 AZ9731430010 продольная рулевая тяга 1 -
3 AZ9731430020 промежуточная рулевая тяга 1 -
4 AZ9 731430030 промежуточная рулевая тяга 1 -
5 AZ9731430040 продольная рулевая тяга 1 -
6 AZ9731430002 попереч.рулев.тяга в сборе-вторая передняя ось HOWO 1 -
7 AZ9731470035 опорная пластинка в сборе 1 -
8 Q151B1445 болт 6 -
9 Q33014 Гайка 6 -
10 AZ9731470030 рычаг в сборе 1 -
11 WG90 410228 Игольчатый подшипник 4 -
12 1880 340023 Кольцо 4 -
13 199018470014 Шайба 4 -
14 199018470015 Шайба 2 -
15 WG018470016 Рычаг 1 -
16 190003872383 Гайка 2 -
17 Q5006350 Шплинт 2 -
18 19000396612 Масленка 2 -
19 199018510018 Кронштейн в сборе 1 -
20 Q151B1445 болт 4 -
21 Q33014 Гайка 2 -
22 WG9014470008 Рабочий цилиндр 1 -
23 AZ9118470025 шаровый штуцер в сборе 1 -
24 AZ9115470024 шаровой шарнир в сборе 1 -
25 190003963112 Масленка 1 -
26 Q387B20T15 гайка с прорезью 1 -
27 Q5004036 Шплинт 1 -
32 Q387B20T15 гайка с прорезью 2 -
33 Q5004036 Шплинт 2 -
34 199118470037 Хомут 1 -
35 Q151C1255 Болт 1 -
36 Q341C12 гайка 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
