Система охлаждения
/ HOWO Howo cnhtc-huaxin

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

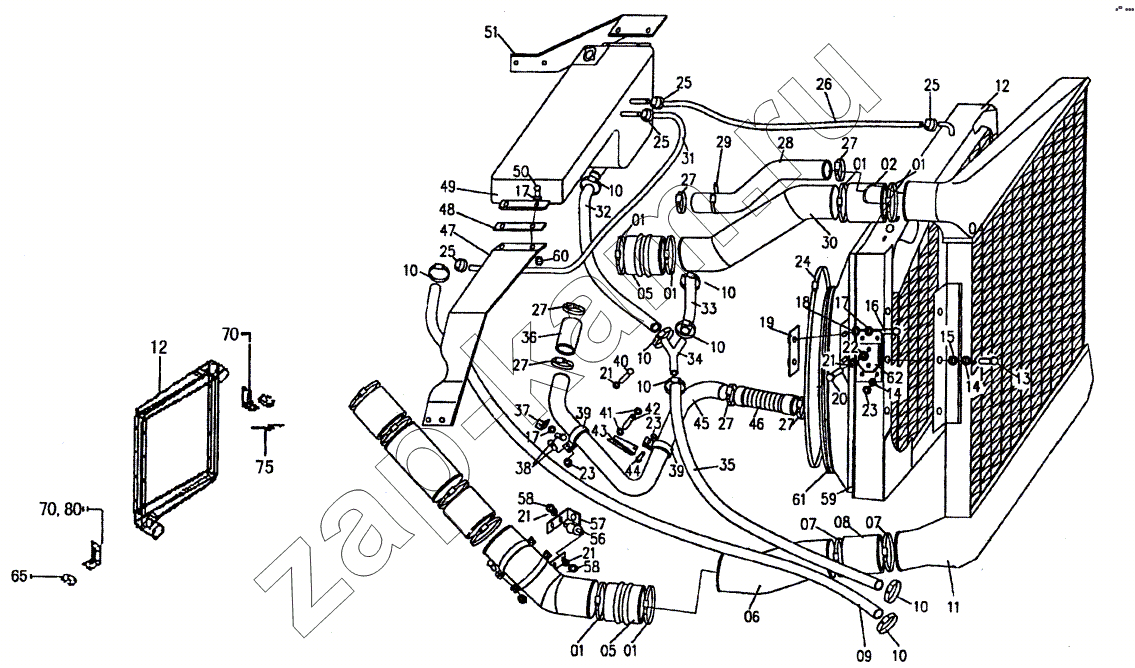

Схема/чертеж: Система охлаждения / HOWO Howo cnhtc-huaxin
1
1
1
1
1
1
2
2
5
5
5
8
8
8
9
9
10
10
10
10
10
10
10
10
11
11
11
11
12
12
12
12
12
13
14
14
15
16
17
17
17
18
19
20
21
21
21
21
22
23
23
23
24
25
25
25
25
26
27
27
27
27
27
27
28
28
28
30
30
30
31
32
33
34
35
36
45
45
45
45
46
46
46
49
49
61
61
61
61
61
65
70
70
75
80
Поз. Артикул Название детали Количество Цена
1 190003989315 Хомут 10 -
2 WG9719530108 Шланг 1 -
2 WG9725538041 Шланг 1 -
5 WG9719530107 Соединительный шланг 1 -
5 WG9725538043 Шланг 1 -
8 WG9725530070 впускная труба интеркулера 1 -
8 WG9719530108 Шланг 1 -
8 WG9725538042 шланг 1 -
9 WG1620840060 Шланг 1 -
9 WG1600840029 резиновый шланг 1 -
10 1900043989301 Хомут 1 -
11 WG9719530250 Вторичный охладитель 1 -
11 WG9725530020 охладитель газов турбонаддува 1 -
11 WG9725530090 охладитель газов турбонаддува 1 -
11 WG9725538060 промежуточный охладитель в сборе 1 -
12 WG9719530230 Радиатор 1 -
12 WG9719530010 радиатор в сборе 1 -
12 WG9725537070 радиатор в сборе 1 -
12 WG9725538050 радиатор в сборе 1 -
13 Q150130816 болт 6 -
14 Q40008 Шайба 14 -
15 Q41208 Шайба 6 -
16 Q150B0820 болт 4 -
17 Q40308 Пружинная шайба 9 10 ₽ - 60 ₽
18 Q40108 Шайба 4 -
19 1780530009 зажимная пластина 2 -
20 Q150131018 болт 4 -
21 Q40310 Пружинная шайба 9 -
22 Q40110 Шайба 4 -
23 Q33208 Стопорная гайка 10 -
24 190003980204 Хомут 1 -
25 190003989300 Хомут 4 -
26 WG9114530138 Шланг 4 -
27 AZ9003980010 хомут для шланга 6 -
28 WG9719530111 Входной водяной трубопровод 1 -
28 WG9725537005 впускная труба радиатора 1 -
28 WG9725538008 впускной водяной шланг 1 -
30 AZ9719530122 выпускная газовая труба интеркулера 1 -
30 WG9725537004 выпускная газовая труба интеркулера 1 -
30 WG9725538044 выпускная газовая труба 1 -
31 WG9114530139 Шланг 1 -
32 WG9716530307 Шланг 1 -
33 WG9716530305 Шланг 1 -
34 WG9716530510 Соединительный патрубок 1 -
35 WG9112530468 Шланг 1 -
36 WG9719530228 Шланг 1 -
45 WG9719530212 Выходной водяной трубопровод 1 -
45 WG9719530003 выпускная труба радиатора 1 -
45 WG9719537007 выпускная труба радиатора 1 -
45 WG9725538014 выпускная водяная труба 1 -
46 WG9719530227 Шланг 1 -
46 WG9725537021 выпускная водяная труба 1 -
46 WG9725538063 выпускная водяная труба в сборе 1 -
46а AZ9716530505 кронштейн выпускной водяной трубы 1 -
46а AZ9716530521 кронштейн выпускной водяной трубы 1 -
49 WG9719530260 Расширительный бачок 1 -
49 AZ9112530333 расширительный бачок 1 -
49а AZ9725538099 кронштейн расширительного бачка в сборе 1 -
19b AZ9725538125 нижний кронштейн в сборе 1 -
61 AZ9725538055 кожух вентилятора в сборе 1 -
61 WG9725537001 кожух в сборе 1 -
61 AZ9719530132 кожух 1 -
61 AZ9725530401 кожух в сборе 1 -
61 AZ9725533037 кожух в сборе 1 -
65 AZ9719530272 прокладка кронштейна радиатора 2 -
65а Q40010 Шайба 8 -
65b Q40310 Пружинная шайба 8 -
65с Q33210 Гайка 8 -
70 AZ719530201 левый кронштейн радиатора 1 -
70а AZ9719530202 правый кронштейн радиатора 1 -
70b Q150801816 болт 8 -
70с Q40308 Пружинная шайба 8 10 ₽ - 60 ₽
75 AZ9719530205 левая натяжная пластина радиатора 1 -
75а AZ9719530206 правая пластина радиатора 1 -
75b Q150В1025 Болт 2 -
75с Q340810 гайка 2 -
80 AZ9725538065 нижняя демпферная прокладка радиатора 1 -
80а AZ9725538066 верхняя демпферная прокладка радиатора 1 -
81 AZ9725538073 левый кронштейн радиатора 1 -
85 AZ9725538076 правый кронштейн радиатора 1 -
