Система воздушного фильма
/ HOWO Howo cnhtc-huaxin

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

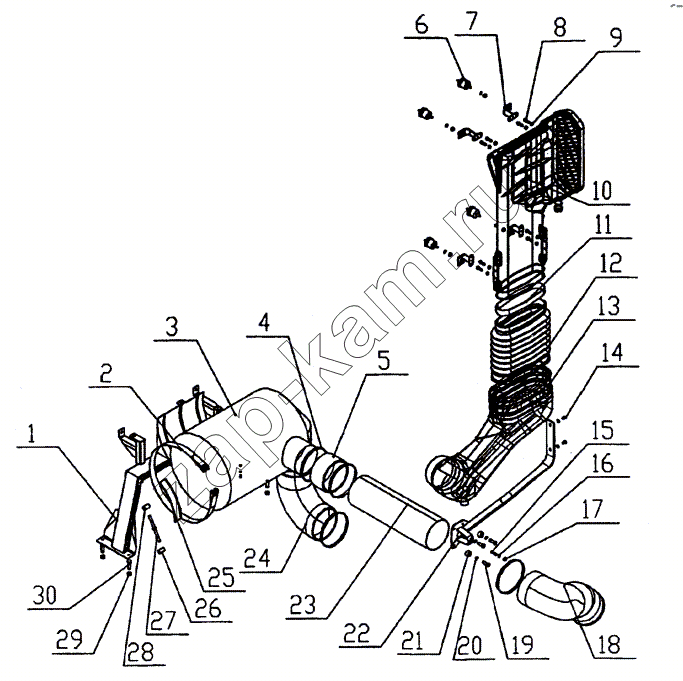

Схема/чертеж: Система воздушного фильма / HOWO Howo cnhtc-huaxin
1
1
1
2
3
3
3
4
5
5
5
6
7
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
22
23
24
24
25
26
27
28
29
30
Поз. Артикул Название детали Количество Цена
1 AZ9725190001 крепежная пластина воздушного фильтра 1 -
1 WG9719190002 Держатель 1 -
1 AZ9725190065 кронштейн воздушного фильтра 1 -
2 WG9100190026 Хомут 1 -
3 WG9725190063 Воздушный фильтр 1 -
3 WG9719190001 Воздушный фильтр 1 -
3 WG9725190045 Воздушный фильтр 1 -
3а WG1200190040 Датчик 1 -
3-1 WG9719190001-1 Фильтрующий элемент 1 -
3-1 WG9725190063-1 Фильтрующий элемент 1 -
3-1 WG9725190045-1 Фильтрующий элемент 1 -
4 AZ9003980025 хомут для шланга 6 -
5 WG9719190046 Шланг 1 -
5 AZ9725190062 резиновый патрубок 1 -
5 WG9725190042 Шланг 1 -
6 WG9719190033 Резиновый блок 4 -
7 WG9719190030 Кронштейн 4 -
7 AZ9719190036 кронштейн впускного канала 4 -
8 Q1840825 Болт 8 -
9 Q33208 Стопорная гайка 8 -
10 WG9719190013 Впускной воздушный трубопровод 1 1 -
11 WG9719190016 Хомут 1 -
12 WG9719190015 Гофр 1 -
13 WG9719190014 Впускной воздушный трубопровод 2 1 -
13 WG9725190061 Впускной воздушный трубопровод 2 1 -
14 Q15080810 болт 2 -
15 Q15080825 болт 1 -
16 Q40108 Шайба 7 -
17 Q33008 Гайка 5 -
18 WG9719190009 Шланг 1 -
19 Q150131030 болт 3 -
20 Q40610 Пружинная шайба 3 -
21 1113010043 Кольцо 3 -
22 WG9719190040 Кронштейн 1 -
22 AZ9725190081 кронштейн впускного канала 1 -
22а AZ9725190079 кронштейн 1 -
23 WG9719190050 Трубка 1 -
24 WG9725190041 Шланг 1 -
24 WG9719190008 Шланг 1 -
25 199100190065 Пластина 1 -
26 1280550028 штифт с внутренней резьбой 1 -
27 1280550029 затяжной болт 1 -
28 1280550027 штифт с внутренней резьбой 1 -
29 Q33212 Гайка 4 -
30 Q15081235 болт 4 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
