Спальное место высокой кабины
/ HOWO Howo cnhtc-huaxin

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

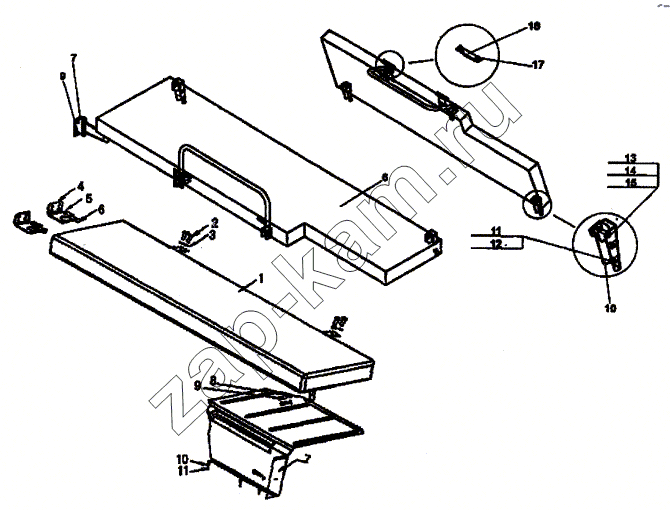

Схема/чертеж: Спальное место высокой кабины / HOWO Howo cnhtc-huaxin
1
2
3
4
5
6
7
7
8
8
9
10
10
11
11
12
13
14
15
16
17
18
Поз. Артикул Название детали Количество Цена
1 AZ1643570001 спальное место в сборе 1 -
2 Q150B0825 болт 4 -
3 Q40008 Шайба 4 -
4 WG1643570008 Держатель правый 2 -
5 Q150B0825 болт 4 -
6 Q40008 Шайба 4 -
7 WG1643570010 Держатель 1 -
8 Q150B0625 болт 3 -
9 Q40006 Шайба 3 -
10 Q150B0420 болт 3 -
11 Q40004 Шайба 3 -
12 AZ1644570001 верхнее спальное место в сборе 1 -
13 AZ1644570192 крепежная пластинка в сборе 2 -
13а Q150B0820 болт 8 -
13b Q40108 Шайба 8 -
13с Q40308 Пружинная шайба 8 10 ₽ - 60 ₽
14 AZ1672570020 задний шарнир 2 -
15 Q150BC825 болт 4 -
16 Q40008 Шайба 4 -
17 Q5100850 Болт 2 -
18 Q5003220 Штифт 2 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
