Спойлер и обтекатели
/ HOWO Howo cnhtc-huaxin

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

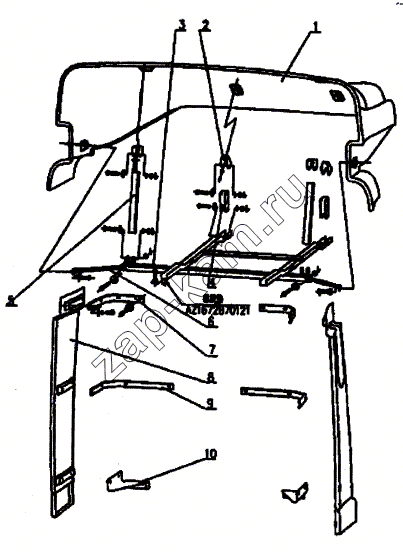

Схема/чертеж: Спойлер и обтекатели / HOWO Howo cnhtc-huaxin
1
2
3
4
5
6
7
7
7
8
9
10
Поз. Артикул Название детали Количество Цена
1 WG1642870141 Спойлер 1 -
2 AZ1642870145 опора 4 -
2a Q150B0820 болт 8 -
2b Q40208 Шайба 8 -
2с Q40308 Пружинная шайба 8 10 ₽ - 60 ₽
3 AZ1642870143 кронштейн в сборе 1 -
3a AZ1672870121 резиновая подушка 6 -
3b Q150B0820 болт 6 -
3c Q40208 Шайба 6 -
3d Q40308 Пружинная шайба 6 10 ₽ - 60 ₽
4 AZ1642870148 передний кронштейн 2 -
4а Q173B0870 болт с отверстием 6 -
4b Q5002020 Шплинт 6 -
4с Q40208 Шайба 6 -
4d Q41208 Шайба 6 -
4е Q241B08 гайка - мелкая резьба 6 -
5 AZ1642870146 задний кронштейн 2 -
5а Q173B0870 болт с отверстием 4 -
5b Q5002020 Шплинт 4 -
5с Q40208 Шайба 4 -
5d Q41208 Шайба 4 -
5е Q341B08 гайка - мелкая резьба 4 -
6 AZ1642870147 боковой кронштейн 2 -
6а Q173B0870 болт с отверстием 2 -
6b Q5002020 Шплинт 2 -
6с Q41208 Шайба 2 -
6d Q341B08 гайка - мелкая резьба 2 -
бе Q40208 Шайба 4 -
6f Q150B0820 болт 2 -
7 WG1644870013 Верхний кронштейн левый 1 -
7 WG1644870019 Верхний кронштейн правый 1 -
7 AZ1642870153 кронштейн бокового обтекателя (верхний) 2 -
7а Q150B0820 болт 8 -
71 Q40208 Шайба 8 -
7с Q40308 Пружинная шайба 8 10 ₽ - 60 ₽
8 WG1644870011 Боковая ветровая панель правая 1 -
8а AZ1644870012 боковой обтекатель (левый) 1 -
9 AZ1642870014 кронштейн бокового обтекателя (средний) 2 -
9а Q150B0820 болт 8 -
9b Q40208 Шайба 8 -
9с Q40308 Пружинная шайба 8 10 ₽ - 60 ₽
10 AZ1644870015 нижний кронштейн (правый) 1 -
10а AZ1644870018 нижний кронштейн (левый) 1 -
10b Q150B0820 болт 8 -
10с Q40208 Шайба 8 -
10d Q40308 Пружинная шайба 8 10 ₽ - 60 ₽
11 AZ1630230125 резиновая амортизирующая прокладка 4 -
12 AZ1672870121 резиновая подушка 12 -
13 AZ1642930061 пластина с гайкой в сборе 2 -
20 WG1644870016 Верхняя ветровая панель 1 -
21 WG1644870017 Боковой кронштейн спойлера 4 -
22 WG1644870020 Средний кронштейн спойлера 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
