Топливные шланги WD615
/ HOWO Howo cnhtc-huaxin

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

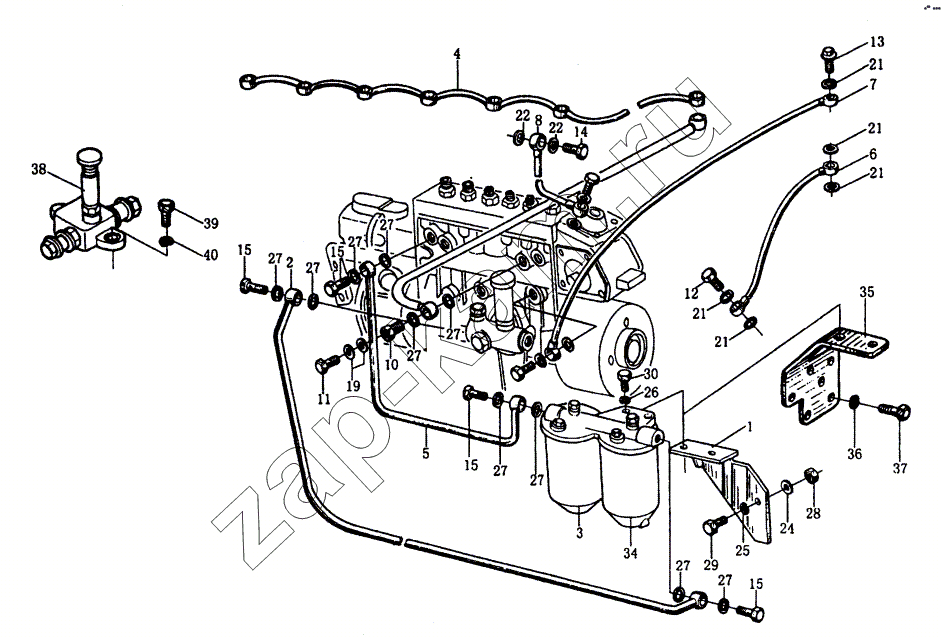

Схема/чертеж: Топливные шланги WD615 / HOWO Howo cnhtc-huaxin
1
2
3
4
5
6
7
8
10
11
12
13
14
15
15
15
15
19
21
21
21
21
21
22
22
24
25
26
27
27
27
27
27
27
27
27
27
27
28
29
30
Поз. Артикул Название детали WD615 модель 47WD615 модель 62WD615 модель 69WD615 модель 87 Цена
1 VG1560080094 Соединительная стойка 1111 -
2 VG1560080017 Топливопровод 1111 -
3 VG14080295А Топливный фильтр 1111 -
4 VG1500080095 Внешний топливопровод 1111 -
5 VG1560080018 Шланг 1111 -
6 VG1560070011A Масленный шланг 1111 -
7 VG1560070012A Масленный шланг 1111 -
8 VG1560080284 Воздухпровод 1111 -
10 6090837 Болт 1111 -
11 90003962603 Пустотелый болт 1111 -
12 90003962607 Пустотелый болт 2222 -
13 81500070054 Пустотелый болт (ВОSСН) 1111 -
14 90003962612 Пустотелый болт (ВОSСН) 2 -
15 90003962621 Пустотелый болт 4444 -
19 90003098010 Прокладка 2222 -
21 90003098010 Прокладка 7777 -
22 90003098010 Прокладка 4 -
24 90003930012 Шайба 2222 -
25 90003932024 [Sрring wаshеr] Sрring wаshеr 2222 -
26 90003932016 Пружинная шайба 2222 -
27 VG2600080200 Уплотнительное кольцо 10101010 -
28 90003888452 Гайка -
29 90003802523 Болт 2222 -
30 90003802627 Болт (ВОSСН) 2222 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
