Топливный бак из алюминиевого сплава 200L
/ HOWO Howo cnhtc-huaxin

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

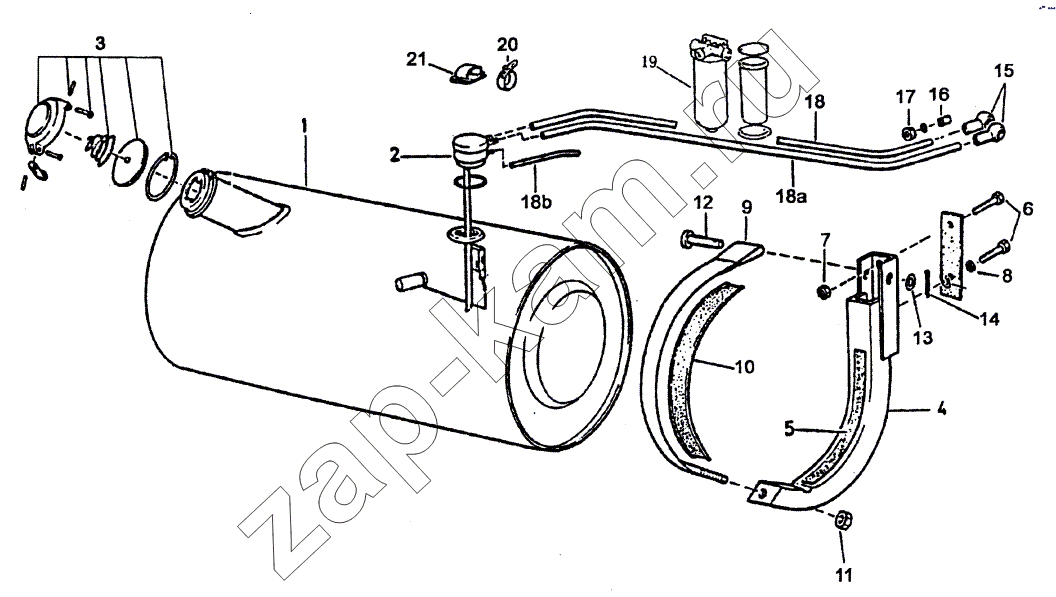

Схема/чертеж: Топливный бак из алюминиевого сплава 200L / HOWO Howo cnhtc-huaxin
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18а
19
20
21
Поз. Артикул Название детали Количество Цена
1 AZ9718559001 топливный бак в сборе, 200 л 1 -
2 AZ9718559001-1 топливный датчик 1 -
3 AZ9718559001-2 крышка 1 -
4 199100550006 Опора 2 -
5 199100550009 Основание 2 -
6 Q15081440 болт 4 -
7 19000388458 Гайка 2 -
8 Q40314 Пружинная шайба 2 -
9 WG9100550011 Накладка 2 -
10 WG9100550081 Основание 2 -
11 Q33210 Гайка 2 -
12 Q5101075 Болт 2 -
13 Q40110 Шайба 2 -
14 Q5003214 Шплинт 2 -
15 WG9014230017 Соединительный шланг 2 -
16 19003962621 полый болт 2 -
17 Q33210 Гайка 2 -
17а Q72314T5F уплотняющая шайба 4 -
18 AZ9112550120 полиамидная трубка 190 -
18а AZ9112550120 полиамидная трубка 195 -
18с 1991145500251 штуцер в сборе 1 -
18d 1397350169 кронштейн 1 -
18е WG9100360134 Прокладка 1 -
18f Q150130630 болт 1 -
18g 0340806 Q340B, гайка 06 1 -
18h Q40106 Шайба 1 -
19 WC9725550002 топливный фильтр грубой очистки в сборе 1 -
19-1 WG9725550002-1 Элемент предварительного топливного фильтра 1 -
20 190003171393 Хомут А5х180 2 -
21 199000770296 Зажим 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
