Тормозные агрегаты передней части шасси
/ HOWO Howo cnhtc-huaxin

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

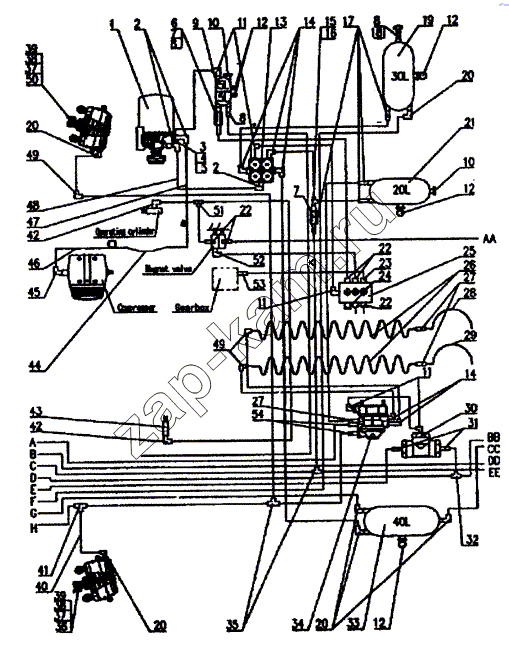

Схема/чертеж: Тормозные агрегаты передней части шасси / HOWO Howo cnhtc-huaxin
1
2
2
3
4
5
6
7
7
8
8
8
9
9
9
10
10
11
11
12
12
12
13
14
14
15
16
17
17
19
19
19
19
19
20
20
20
20
21
21
21
22
22
23
24
24
25
26
27
27
28
29
30
31
32
33
33
34
35
36
37
37
38
38
39
39
40
41
42
42
43
44
45
46
47
48
49
49
50
51
52
53
54
Поз. Артикул Название детали Количество Цена
1 WG9100368471 Воздухоосушитель 1 -
2 190003559653 Угловое соединение 3 -
3 190003962612 Пустотелый болт 1 -
4 WG99100270117 Соединитель 1 -
5 Q72312T5F уплотняющая шайба 2 -
6 190003559385 Штуцер 1 -
7 WG9000360112 Проверочный клапан 2 -
8 190003559963 Штуцер 3 -
9 WG9719360001 Воздушный резервуар (5л + 5л) 1 -
9 WG9100360044 Воздушный резервуар (5л) 1 -
10 190003962038 Болт 2 -
11 WG9114360010 Штуцер 5 -
12 WG9000360115 Сливной клапан 5 -
13 WG9000360366 4-контурныи защитный клапан 1 -
14 190003559946 Угловое соединение 3 -
15 WG99100360115 Раздаточный клапан 1 -
16 WG99100360161 Штуцер 1 -
17 190003559948 Штуцер 4 -
18 WG9000360314 Проверочный штуцер 1 -
19 WG9014362117 Ресивер 27л/30л 1 -
19 WG9003550098 Ресивер 40л 1 -
19 WG9003550098 Ресивер 40л 2 -
19 WG9003550094 Ресивер 30л 2 -
19 WG9014362009 Ресивер 35л 2 -
20 190003559955 Угловое соединение 6 -
21 WG9003550087 Ресивер 20л 1 -
21 WG9003550087 Ресивер 20л 2 -
21 WG9003550087 Ресивер 20л 3 -
22 190003559766 Соединитель 4 -
23 Q80408 Штуцер 2 -
24 190003962019 Болт 4 -
25 AZ9100366156 Пористый штуцер 1 -
26 WG9000360140 Змеевик 2 -
27 190003559490 Штуцер 3 -
28 WG9000360170 Соединение 1 -
29 WG9000360171 Соединение 1 -
30 WG9000360188 Двухходовой клапан 1 -
31 190003559947 Штуцер 2 -
32 190003559483 Переходник 1 -
33 WG9003550098 Ресивер 40л 1 -
33 WG9014362009 Ресивер 35л 1 -
34 WG900360180 Клапан контроля 1 -
35 WG17017360203 Раздаточный клапан 2 -
36 WG9000360100 Цилиндр с диафрагмой левый 1 -
37 190003903661 Болт 2 -
38 Q40U4 шайба 2 -
39 Q5004022 Шплинт 2 -
40 WG17017360450 Тормозной шланг 2 -
40а WG17017361000 Втулка 2 -
40b WG9123360300 Втулка 900 -
40С WG9123360200 Втулка 900 -
41 WG9100360112 Болт 1 -
42 190003559496 Болт 2 -
43 WG9719180010 Тормоз на выхлопе 1 -
44 WG99100360184 Шланг 1 -
45 WG99000360410 Болт 1 -
46 AZ9719360101 Труба 15Предняя тормозная камера 1 -
47 AZ9719360103 Труба 15Предняя тормозная камера 1 -
48 AZ9719360102 Труба 15Предняя тормозная камера 1 -
49 190003559479 Переходник 3 -
50 WG9000360101 Цилиндр с диафрагмой правый 1 -
51 190003559482 Тройник 1 -
52 WG9100361003 Болт 2 -
53 WG99112280010 Соединитель 1 -
54 190003559945 Соединитель 2 -
55 AZ9725360101 труба 1 -
56 AZ9725360103 труба 1 -
57 AZ9725360106 труба 1 -
60 WG9718360002 Магнитный клапан WАВСО/АВS 2 -
60 WG9718360001 Магнитный клапан WАВСО/АВS 2 -
60а AZ9725360108 Труба 1 -
60b AZ9725360109 Труба 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
