Задняя подвеска 4х2
/ HOWO Howo cnhtc-huaxin

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

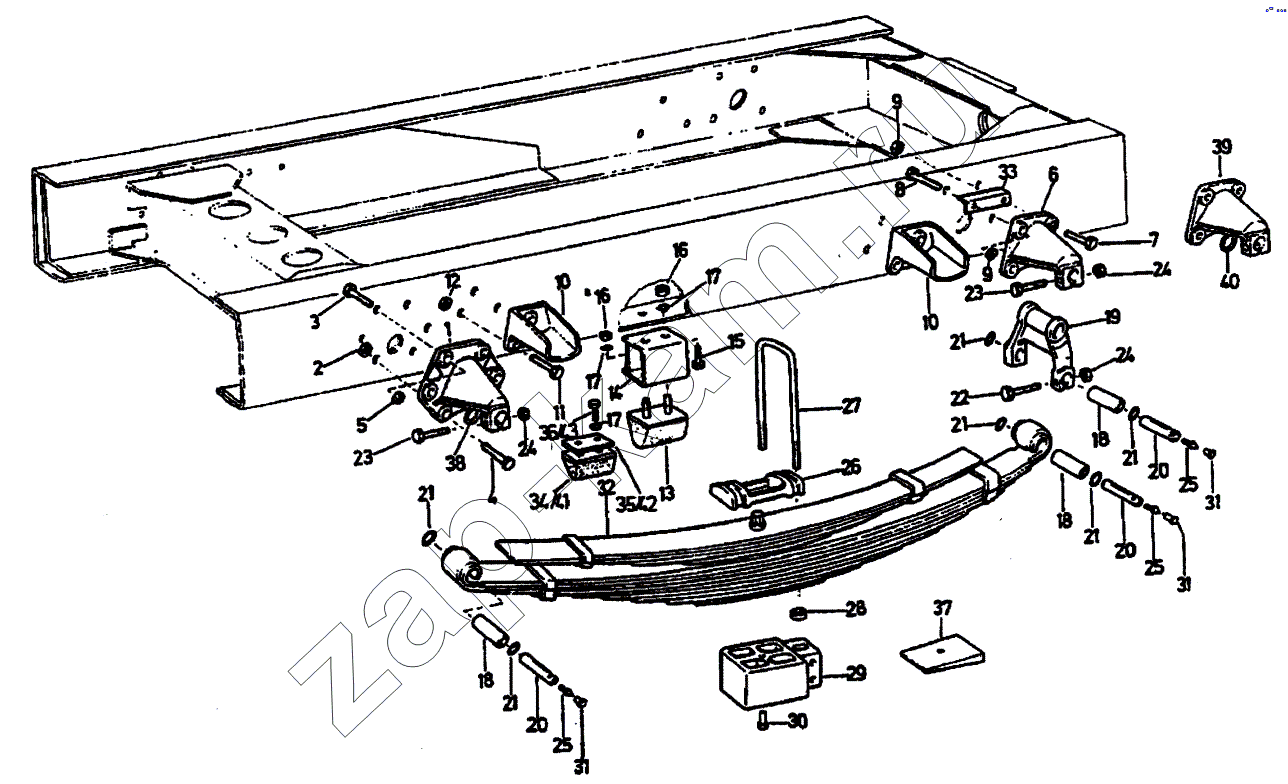

Схема/чертеж: Задняя подвеска 4х2 / HOWO Howo cnhtc-huaxin
1
3
3
4
5
6
6
7
9
9
10
10
10
11
12
14
17
17
18
18
18
19
20
20
20
21
21
21
21
21
21
22
23
23
24
24
24
25
25
25
26
26
27
27
32
34
34
35
36
38
Поз. Артикул Название детали Количество Цена
1 AZ9719520007 передний кронштейн задней рессоры 2 -
1a AZ9719520018 шайба 2 -
3 Q151B1655 болт 8 -
3а 190003888459 Гайка 8 -
4 Q151B1855TF2 болт 4 -
5 190003888626 Стопорная гайка 4 -
6 AZ9719520019 задний кронштейн 2 -
6 AZ9719520008 задний кронштейн 2 -
6a AZ9719520018 шайба 2 -
7 Q151B1650 болт 8 -
9 190003888459 Гайка 8 -
10 AZ9719520140 кронштейн буфера 4 -
10 AZ9719520010 кронштейн буфера левый передний 1 -
10a AZ9719520011 кронштейн буфера правый передний 1 -
10b AZ9719520012 кронштейн буфера левый задний 1 -
10c AZ9719520013 кронштейн буфера правый задний 1 -
10d AZ9719520016 заглушка 4 -
11 Q151B1445 болт 16 -
12 190003888458 Гайка 14 -
14 199100520112 Пластина 2 -
17 Q40310 Пружинная шайба 4 -
18 WG9000520079 Втулка 4 -
19 WG9100520018 Рессорный хомут 2 -
20 199100520006 Рессорный болт 6 -
21 1680 52 0050 шайба 12 -
22 Q151C1270 болт 2 -
23 Q151C1275 болт 4 -
24 190003888457 Гайка 6 -
25 190003963124 Масленка 6 -
26 AZ9719520009 накладка 2 -
26 199014520295 Пластина 2 -
27 AZ9112520312 стремянка 4 -
27 199000520109 Рессорный зажим 4 -
32 WG9719520020 Рессора задняя 2 -
34 AZ9725520048 буфер в сборе 2 -
34 AZ9725520047 буфер заднего моста в сборе 2 -
35 AZ9725520041 прокладка 2 -
36 Q151B1260 болт 4 -
36а Q33212 Гайка 4 -
38 WG9000520089 Шайба 2 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
