Compressor
/ HOWO ZZ3327N3647C-N2WA

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

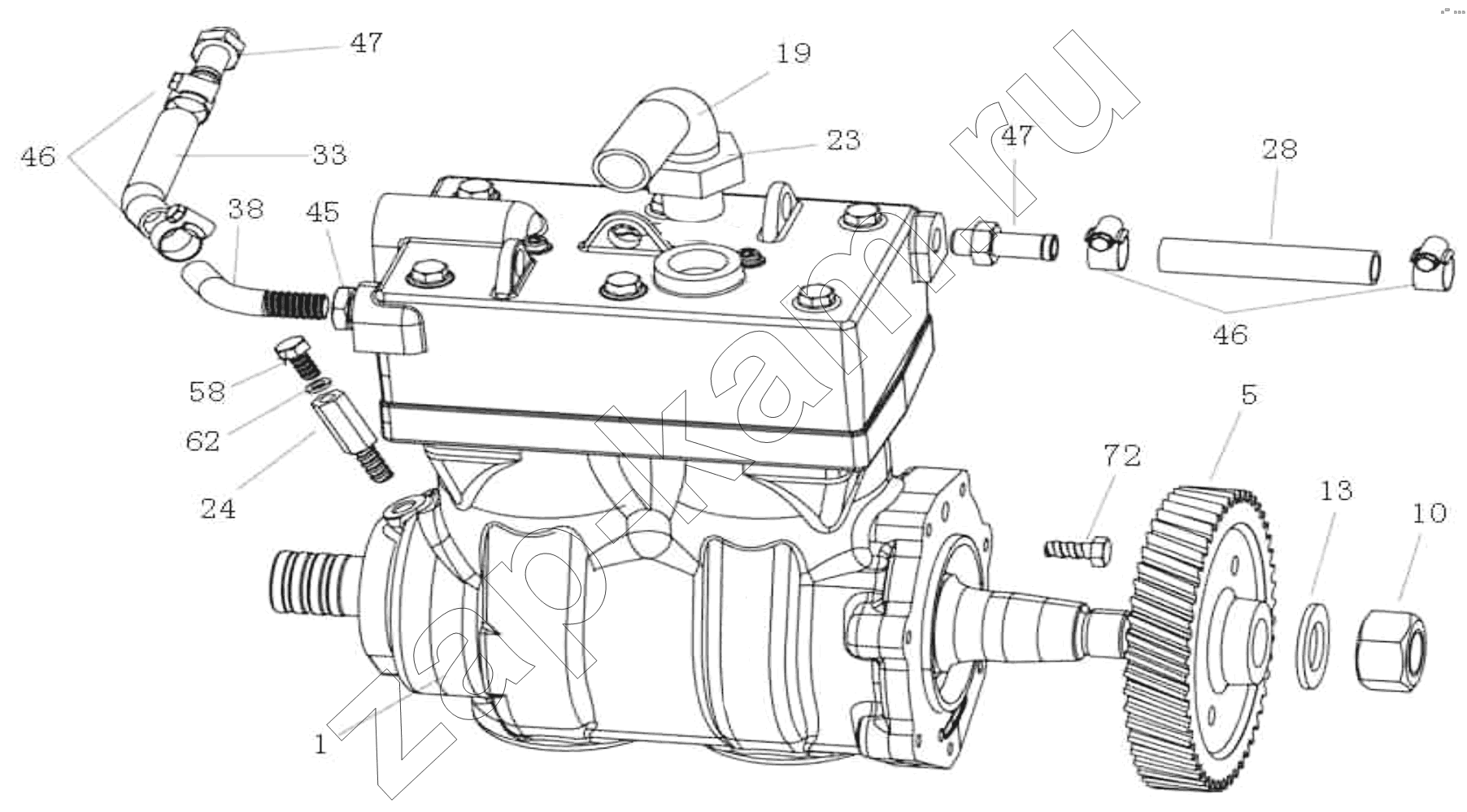

Схема/чертеж: Compressor / HOWO ZZ3327N3647C-N2WA
1
5
10
13
19
23
24
28
33
38
45
46
46
47
47
58
62
72
Поз. Артикул Название детали Кол-во Цена
1 VG1099130010 Water cooling air compress 1; -
5 VG1560130064 Муфта 1; -
10 VG2600130045 Гайка 1; -
13 VG409020045 Кольцо 1; -
16 VG2600130037 Washer 1; -
19 VG1560130035 Air compressor intake joint 1; -
23 190003559778 Nut 1; -
24 VG1560070051 Connection 2; -
28 VG1560060019 Pipe - water intake 1; -
33 VG1092060010 Pipe-water intake 1; -
38 VG1560060012 Connection - water intake 1; -
42 VG2600080200 Уплотнительное кольцо 1; -
45 Q351B14 Nut 1; -
46 190003989336 Хомут 4; -
47 VG2600130026 связной узел компрессора 2; -
51 VG2600080200 Уплотнительное кольцо 2; -
54 VG1560070050 Air compressor lubrication oil line 1; -
58 VG1560070012 Female Screw 1; -
62 VG9003080003 Washer 7; -
65 190003962607 Female Screw 1; -
66 VG9003080003 Washer 2; -
69 VG29116 Cover 1; -
72 Q1860820TF2 Screw 7; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
