Floor Lining
/ HOWO ZZ3327N3647C-N2WA

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

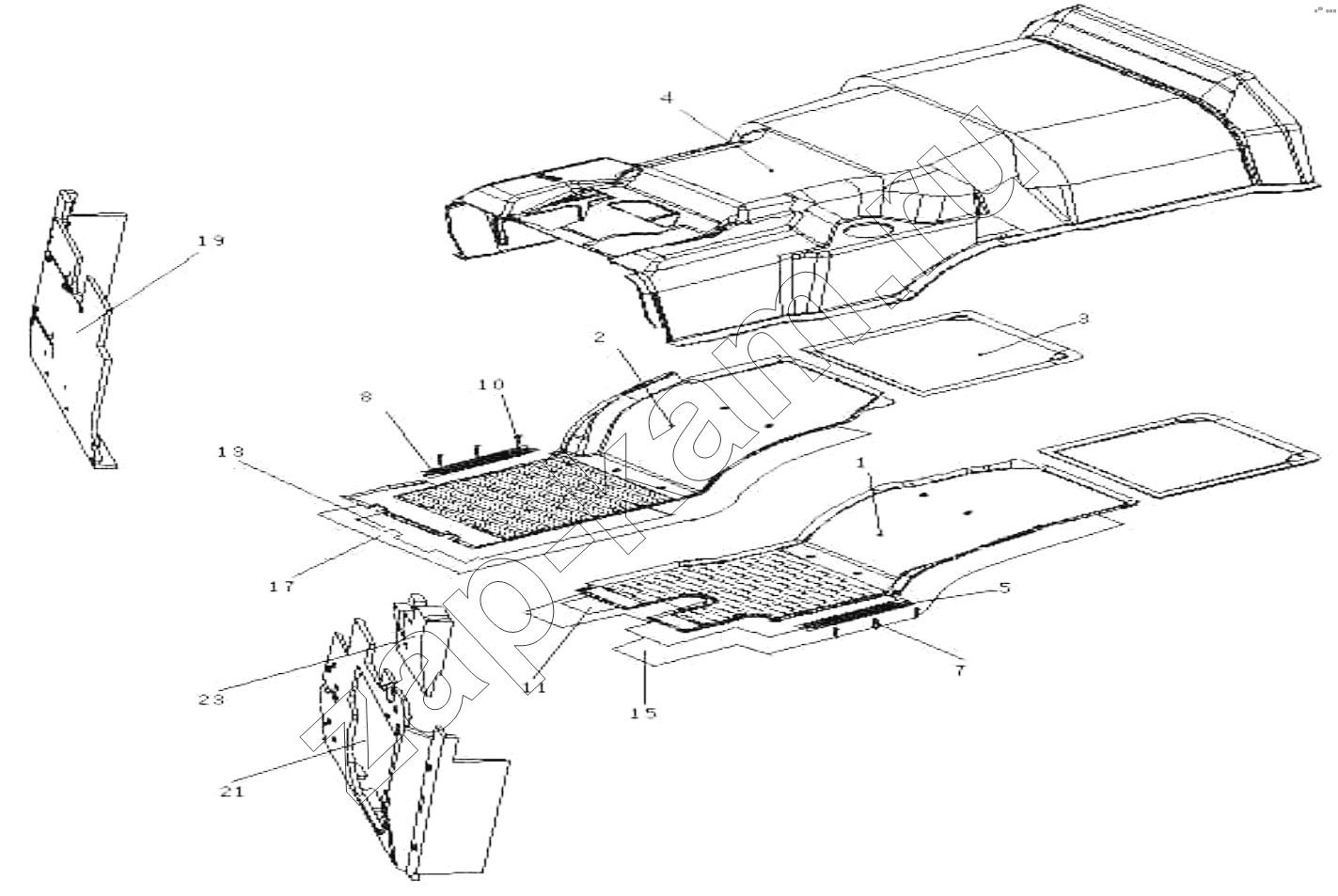

Схема/чертеж: Floor Lining / HOWO ZZ3327N3647C-N2WA
1
2
3
4
5
7
8
10
11
13
15
17
19
21
23
Поз. Артикул Название детали Кол-во Цена
1 AZ1642620001 подкладка на пол левая 1; -
2 AZ1642620002 подкладка на пол правая 1; -
3 AZ1642620003 подкладка на пол задняя 2; -
4 AZ1642620005 прокладка на кожух двигателя 1; -
5 WG1642620006 Крепежная пластина левая 1; -
7 Q2744222 Cross recessed pan head tap 3; -
8 WG1642620007 Крепежная пластина правая 1; -
10 Q2744222 Cross recessed pan head tap 3; -
11 WG1642620008 Теплозащитная пластина левая 1; -
13 WG1642620010 Теплозащитная пластина правая 1; -
15 WG1642629015 Right floor mat heat preserv 1; -
17 WG1642629017 Right floor mat heat preserv 1; -
19 WG1642160257 Left heat insulation pad 1; -
21 WG1642160258 Left heat insulation pad 1; -
23 WG1642160259 Sealing washer 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
