AC D101143801 Приточно-вытяжная система
/ HOWO ZZ3407S3867E-PA103709

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

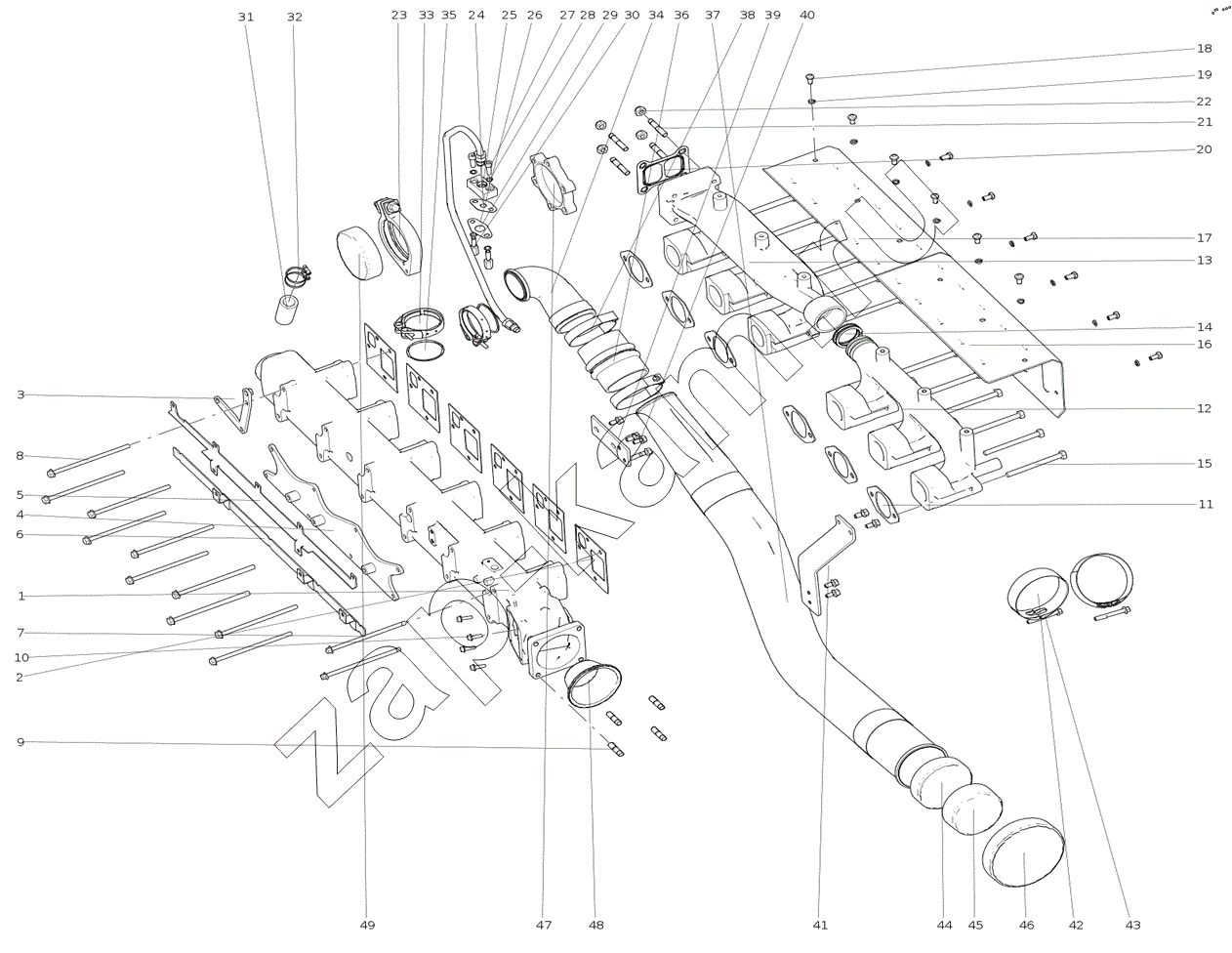

Схема/чертеж: AC D101143801 Приточно-вытяжная система / HOWO ZZ3407S3867E-PA103709
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
20
21
23
24
25
26
27
29
30
31
32
33
34
35
36
37
38
39
40
42
43
49
Поз. Артикул Название детали Кол-во Цена
1 VG1034110025 Intake Manifold 1; -
2 VG1500110024A Накладка впускного воздухопровода 6; -
3 VG1095110051 Plate 1; -
4 VG1034110027 Mounting Plate 1; -
5 VG1540110053D Bracket 1; -
6 VG1034110031 Bracket 1; -
7 VG1540110025 болт 2; -
8 MQ6-03216-8323 Hex Bolt 4; -
9 VG1560110187 Шпилька с резьбой 4; -
10 Q1840620 Шестигранный фланцевой болт 4; -
11 VG1560110111A Gasket 6; -
12 VG1540110201 Exhaust pipe 1; -
13 VG1540110202 Exhaust pipe 1; -
14 VG1540110005 газаплотное кольца выпускной трубки 4; -
15 VG2600111052 Bolt 12; -
16 VG2600111142 Cover 1; -
17 VG2600111146 Heat insulation cover affter 1; -
18 AZ103811000001 Шестигранные жаропрочные болты с фланцевой поверхностью 12; -
20 VG1540110017 подкладка нагнетателя 1; -
21 VG2600111429 Stud 4; -
23 202V15201-6166 Clamp 1; -
24 VG609E110050A Прокладкавпускнойтрубы 1; -
25 VG1560110152 Соединительная планка 1; -
26 VG1095110143 Tube assembly 1; -
27 Q218B0825 Hex screw 2; -
29 VG2600110048A Фланцеваянакладкавозвратногомаслопровода 1; -
30 VG1460070014 Болт 2; -
31 VG188250083 Стопорное кольцо 4; -
32 VG2600070071 Шланг 1; -
33 190003989340 Стопорное кольцо 2; -
34 VG1560110226 Прокладка 2; -
35 VG1500119016A Колено соединительной трубы 1; -
36 VG190320035 Прокладка 2; -
37 VG1047110103 Hose 1; -
38 VG1047110104 Inter-cooled tube 1; -
39 VG9003980003 Clamp 2; -
40 VG1047110105 Plate 1; -
42 VG1047110102 Bracket 1; -
43 VG1096110025 Clamp 2; -
49 VG29109 Заглушка впускной трубы 1; -
50 VG1246110122 Cover 1; -
51 VG1540110054 болт 6; -
52 Q41808 Пружинная шайба 7; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
