AC D101343801 Воздушные компрессоры
/ HOWO ZZ3407S3867E-PA103709

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

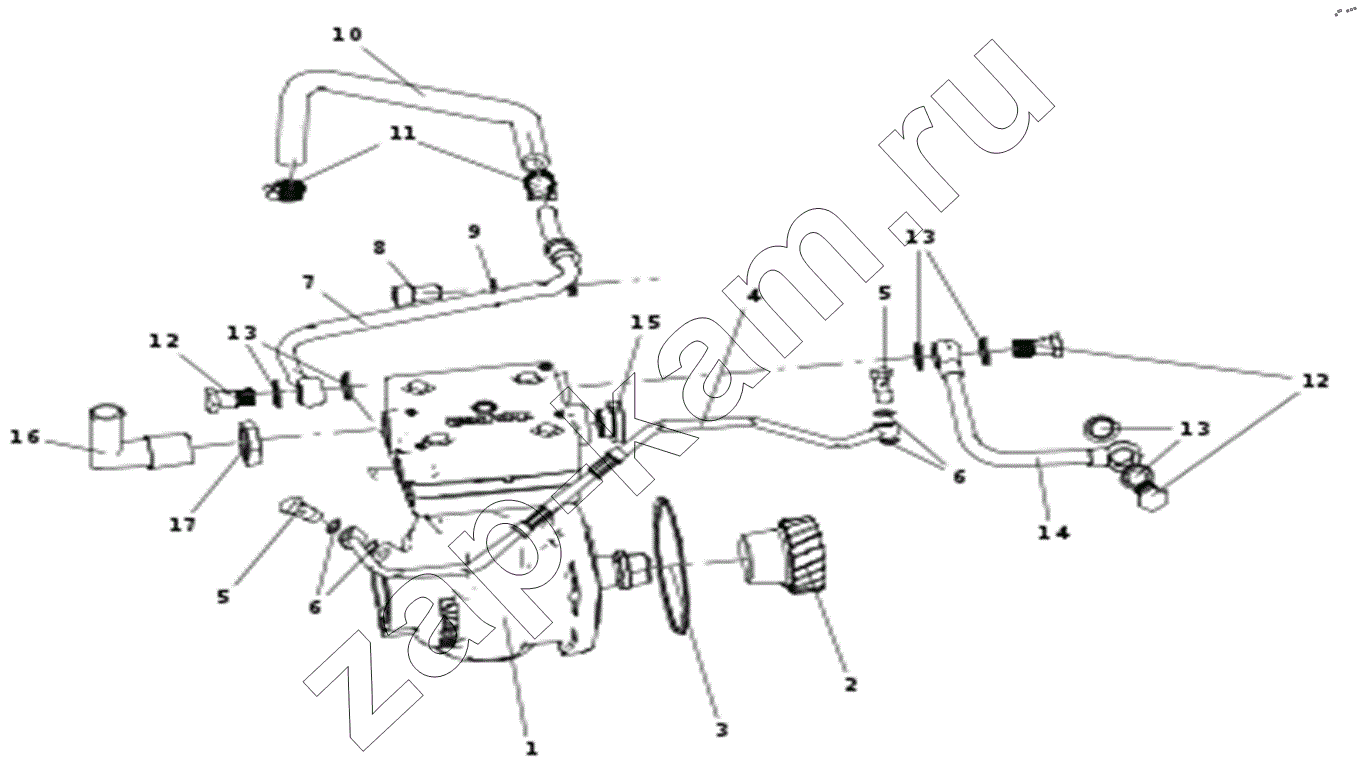

Схема/чертеж: AC D101343801 Воздушные компрессоры / HOWO ZZ3407S3867E-PA103709
1
2
3
4
5
5
6
6
7
8
9
10
11
12
12
13
13
13
14
15
16
17
Поз. Артикул Название детали Кол-во Цена
1 VG1034130019 Air Compressor 1; -
2 VG1034130025 Gear 1; -
3 VG1034130033 O-Ring 1; -
4 VG1034130026 Oil Pipe 1; -
5 VG1034070002 Bolt 2; -
6 VG9003080003 Washer 4; -
7 VG1034130039 Water Pipe 1; -
8 Q218B1220 Screw 1; -
9 Q41812 Wave washer 1; -
10 VG1034130038 Water Pipe 1; -
11 90003989336 Хомут 2; -
12 VG1246080014 Hollow bolt 3; -
13 VG1034130043 Gasket 6; -
14 VG1034130028 Water Pipe 1; -
15 VG1034130035 Nut 1; -
16 VG1034130036 Nozzle 1; -
17 VG1034130004 Заглушка воздушного компрессора 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
