Air compressor assembly
/ HOWO ZZ4257N3247N1B_A7_D12_380

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

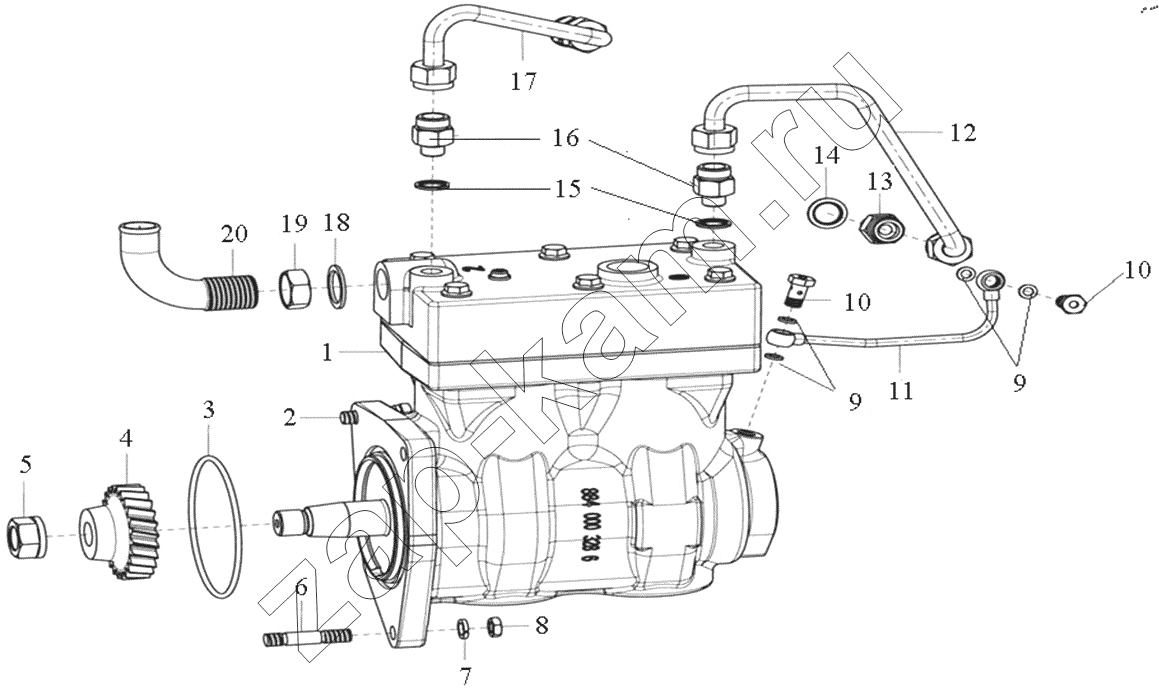

Схема/чертеж: Air compressor assembly / HOWO ZZ4257N3247N1B_A7_D12_380
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
Поз. Артикул Название детали Кол-во Цена
1 VG1246130008 Air compressor 1; -
2 Q150B1030 болт 1; -
3 VG1246130012 O-ring 1; -
4 VG1246130009 Air compressor gear 1; -
5 VG1246130010 Nut 1; -
6 Q1201040F3 Stud 2; -
7 Q40310 Пружинная шайба 3; -
8 Q340B10 гайка 2; 80 ₽
9 VG9003080003 Washer 4; -
10 190003962607 Female Screw 2; -
11 VG1246130006 Oil supply pipe assembly 1; -
12 VG1246130023 Water supply pipe assembly 1; -
13 VG1246130026 Pipe connector 2; -
14 VG9003080006 Gasket 2; -
15 VG9003080005 Sealing washer 2; -
16 VG1246130025 Pipe connector 2; -
17 VG1246130024 Water drain pipe assembly 1; -
18 VG2600130037 Washer 1; -
19 190003559778 Nut 1; -
20 VG1246130016 Joint 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
