Crankshaft assembly
/ HOWO ZZ4257N3247N1B_A7_D12_380

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

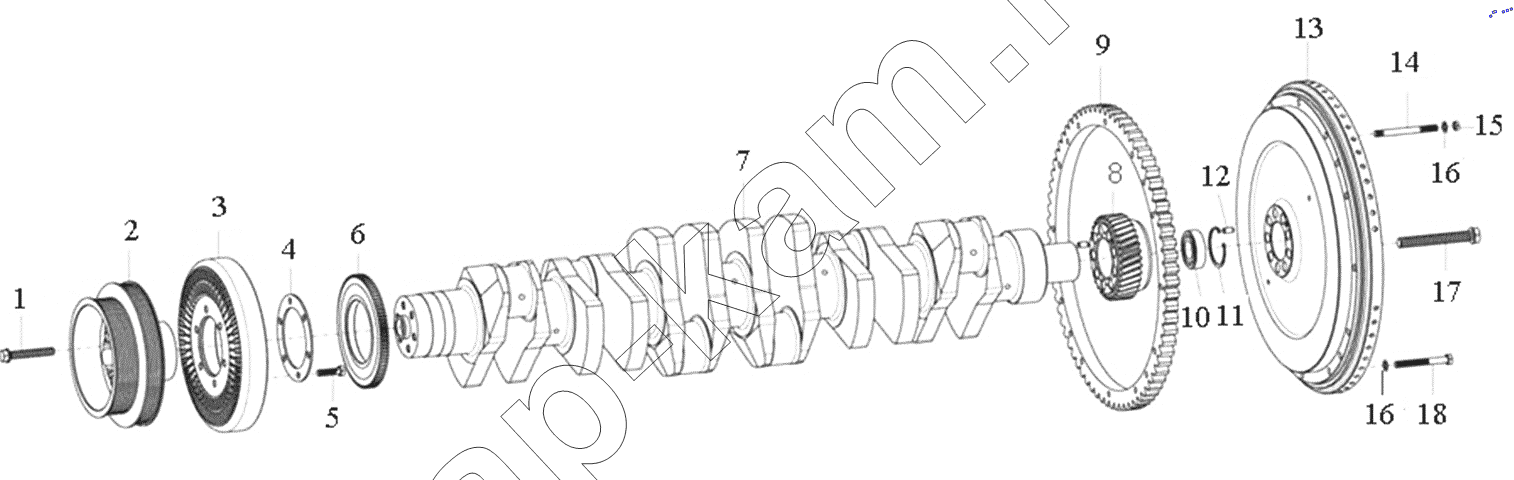

Схема/чертеж: Crankshaft assembly / HOWO ZZ4257N3247N1B_A7_D12_380
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
Поз. Артикул Название детали Кол-во Цена
AZ1246020014 AZ1246020014 Crankshaft assembly 1; -
1 VG1246020004 Hex head bolt 6; -
2 VG1246020001 Crankshaft pulley 1; -
3 VG1246020002 Silicone oil shock absorber 1; -
4 VG1246020003 Washer 1; -
5 Q150B1030 болт 6; -
6 VG1246020012 Front crankshaft gear 1; -
7 AZ1246020013 Crankshaft 1; -
8 VG1246020011 Rear crankshaft gear 1; -
9 VG2600020208 Венец маховик 1; -
10 190003311416 Ball bearing 1; -
11 Q43062 Circlip 1; -
12 Q5210816 Dowel pin 2; -
13 AZ1246020005A Flywheel 1; -
14 Q1201090F3 Stud 2; -
15 Q340B10 гайка 2; 80 ₽
16 Q41810 Шайба 12; -
17 VG1246020010 Flywheel bolt 9; -
18 Q150B1085 Screw 10; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
