Instrument panel 2
/ HOWO ZZ4257N3247N1B_A7_D12_380

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

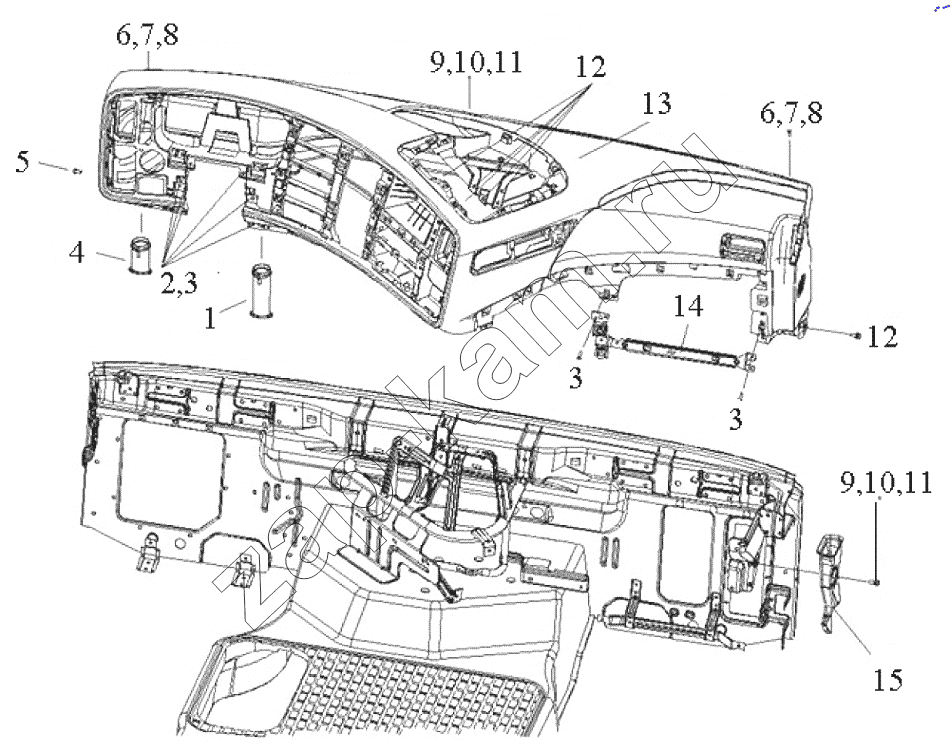

Схема/чертеж: Instrument panel 2 / HOWO ZZ4257N3247N1B_A7_D12_380
1
2
3
3
3
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
14
15
Поз. Артикул Название детали Кол-во Цена
1 AZ1664160268 Driver's side blowing foot duct 1; -
2 Q39748201F31 Reed nut 6; -
3 Q2204816F31 Combination screw 7; -
4 AZ1664160267 Driver's side left foot blower duct 1; -
5 Q2140616F31 Cross flute screw 1; -
6 Q2140820F31 Screw 2; -
7 Q40208F31 Washer 2; -
8 Q40308F31 Spring washer 2; -
9 Q2140620F31 Screw 3; -
10 Q40206F31 Washer 3; -
11 Q40306F31 Spring washer 3; -
12 Q2300620F31 Assembly 12; -
13 WG1664160100 Instrument panel assembly assembly 1; -
14 AZ1664160087 Upper bracket assembly on the lower guard plate on the right 1; -
15 AZ1664160270 Co-driver's side blowing foot air duct assembly 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
