Instrument panel 4
/ HOWO ZZ4257N3247N1B_A7_D12_380

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

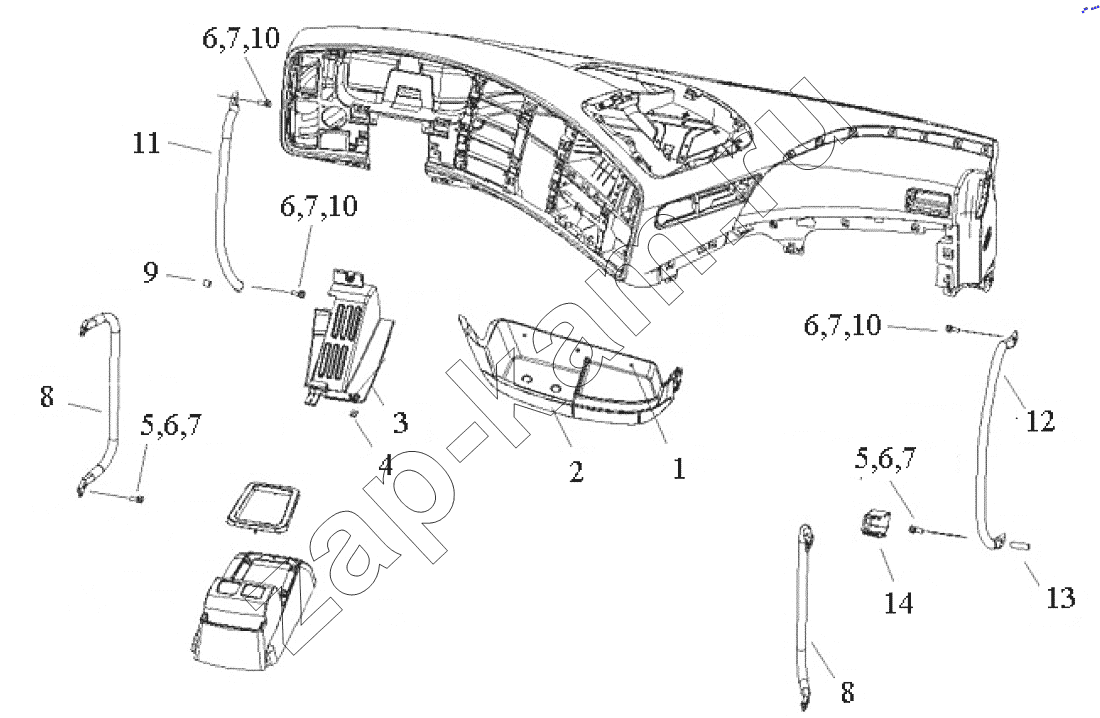

Схема/чертеж: Instrument panel 4 / HOWO ZZ4257N3247N1B_A7_D12_380
1
2
3
4
5
5
6
6
6
6
6
7
7
7
7
7
8
8
9
10
10
10
11
12
13
14
Поз. Артикул Название детали Кол-во Цена
1 Q2204816F31 Combination screw 17; -
2 WG1664160150 Lower storage box assembly 1; -
3 AZ1664160320 Stepping board assembly 1; -
4 AZ1664930001 Plastic nut pedestal 2; -
5 Q150B0880F31 Hexagonal bolt 2; -
6 Q40108F31 Flat washer 8; -
7 Q40308F31 Spring washer 8; -
8 WG1664160380 Rear armrest 2; -
9 WG1664160361 Left front armrest spacer sleeve 1; -
10 Q150B0825F31 Hex bolt 6; -
11 WG1664160360 Left front car armrest 1; -
12 WG1664160370 Right front car armrest 1; -
13 WG1664160371 Right front armrest spacer sleeve 1; -
14 AZ1664160345 Cover-a-pillar lower right guard plate 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
