Right seat
/ HOWO ZZ4257N3247N1B_A7_D12_380

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

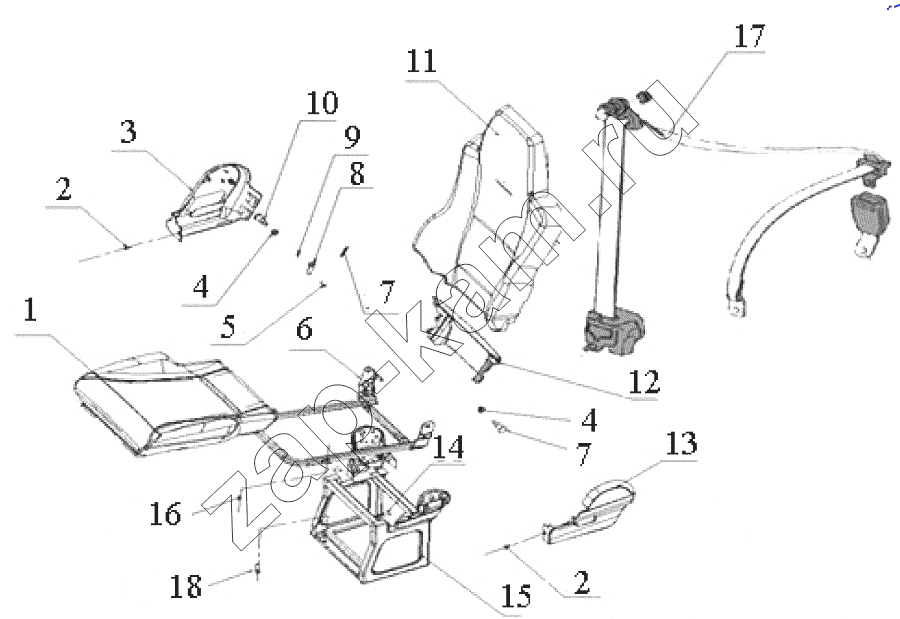

Схема/чертеж: Right seat / HOWO ZZ4257N3247N1B_A7_D12_380
1
2
2
3
4
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
Поз. Артикул Название детали Кол-во Цена
AZ1662510100 AZ1662510100 Right seat 1; -
1 AZ1662510131 Seat cushion assembly 1; -
2 Q2714816F31 Cross hollow self tapping screw 2; -
3 AZ1662510111 Right guard 1; -
4 Q32010 Hexagonal flange face nut 2; -
5 Q5100622 Pin shaft 1; -
6 AZ1662510120 Bottom frame welding assembly 1; -
7 AZ1662510030 Spring 1; -
8 AZ1662510115 Limit plate welding assembly 1; -
9 Q5002016 Шплинт 1; -
10 AZ1662510129 Bolt 2; -
11 AZ1662510106 Backrest assembly 1; -
12 AZ1662510037 Right seat rear guard 1; -
13 AZ1662510112 Left guard 1; -
14 AZ1662570115 Rubber pad 2; -
15 AZ1662510101 Seat frame welding assembly 1; -
16 Q4400610 Rivets 4; -
17 WG1664560010 Cab seat belt 1; -
18 Q1461045F31 Assembly 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
