Transmission control
/ HOWO ZZ4257N3247N1B_A7_D12_380

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

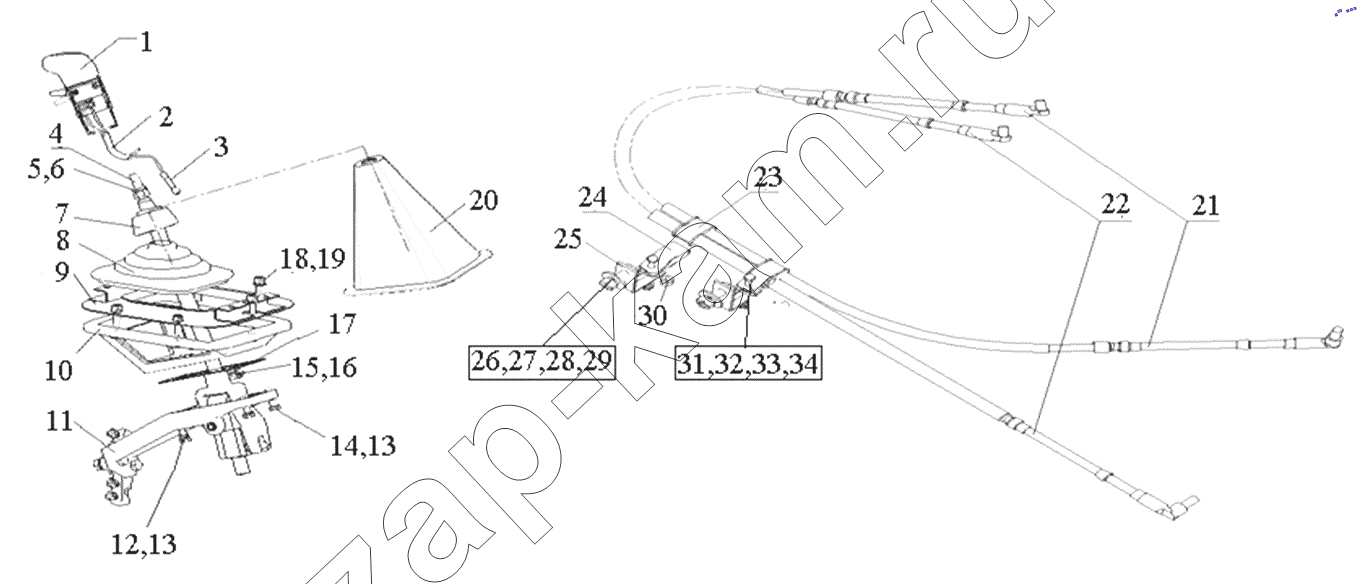

Схема/чертеж: Transmission control / HOWO ZZ4257N3247N1B_A7_D12_380
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
Поз. Артикул Название детали Кол-во Цена
WG1664160351 WG1664160351 Upper cover of shift lever guard 1; -
WG1664160350 WG1664160350 Shift lever guard 1; -
WG1642160137 WG1642160137 Plastic buckle 4; -
Q39748201 Q39748201 Spring nut 5; -
Q2204816 Q2204816 Flat washer 5; -
1 WG9925240020 Transmission shift gear handle and sign assemby 1; -
2 WG9700240005 Transmission handle trachea 1; -
3 WG9700240003 Pushing in reducers extenders 1; -
4 AZ9925240014 Transmission joystick 1; -
5 Q40312 Пружинная шайба 1; -
6 Q340B12 гайка 1; -
7 AZ9925240009 Dust cover fixed rubber sleeve 1; -
8 AZ9925240002 Dust cover 1; -
9 AZ9925240007 Dust cover fixing plate assembly 1; -
10 AZ9925240013 Manipulator connection block 1; -
11 WG9725240108 Manipulator 1; -
12 Q150B0845 Hex bolt 2; -
13 Q40308 Пружинная шайба 5; 10  - 60
14 Q150B0830 болт 2; -
15 Q150B0816 болт 1; -
16 Q40308 Пружинная шайба 5; 10  - 60
17 AZ9725240119 Paper gasket 2; -
18 Q218B0825 Hex screw 6; -
19 Q40008 Шайба 6; -
20 AZ9925240008 Shift lever dust cover assembly 1; -
21 WG9725240111 Gear selection flexible shaft assembly 1; -
22 WG9925240052 Shift flexible shaft assembly 1; -
23 AZ9325240013 Flexible shaft sheath 2; -
24 AZ9325240012 Flexible shaft clamp 2; -
25 AZ9325240014 Bracket 2; -
26 Q150B1035 Болт 2; -
27 Q40210 Шайба 2; -
28 Q340B10 гайка 2; 80
29 Q40310 Пружинная шайба 2; -
30 AZ9725240003 Washer 2; -
31 Q150B0625 болт 2; -
32 Q40306 Пружинная шайба 2; -
33 Q340B06 гайка 2; -
34 Q40106 Шайба 2; -
