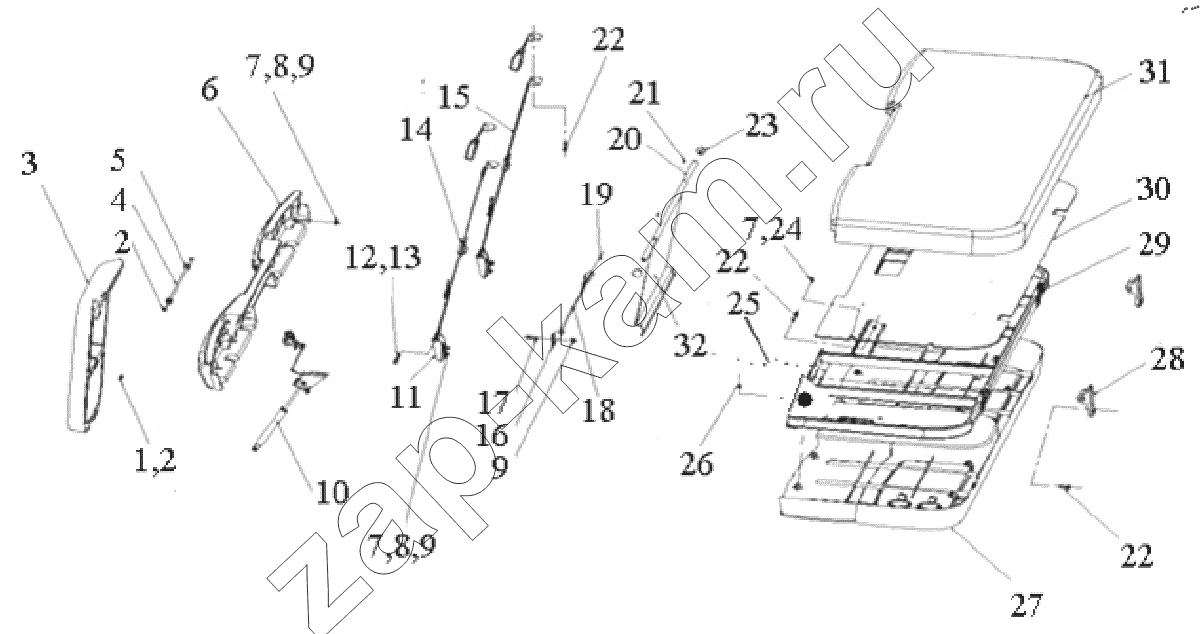

Upper sleeper assembly
/ HOWO ZZ4257N3247N1B_A7_D12_380
1
2
2
3
4
5
6
7
7
7
8
8
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
23
24
25
26
27
28
29
30
31
32
| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| AZ1664570001 | AZ1664570001 | Sleeper assembly on the high-top cab | 1; | - | |
| 1 | AZ1664570036 | Ladder pin ii | 1; | - | |
| 2 | Q43660 | Пружинное стопорное кольцо | 3; | - | |
| 3 | AZ1664570023 | Upper sleeper ladder | 1; | - | |
| 4 | AZ1664570024 | Ladder pin i | 1; | - | |
| 5 | AZ1664570062 | Spacer ring | 2; | - | |
| 6 | AZ1664570015 | Upper sleeper front face guard | 1; | - | |
| 7 | Q40206 | Шайба | 18; | - | |
| 8 | Q40306 | Пружинная шайба | 14; | - | |
| 9 | Q340B06 | гайка | 18; | - | |
| 10 | AZ1664570025 | Ladder locking mechanism assembly | 1; | - | |
| 10.01 | AZ1664570026 | Gas spring | 1; | - | |
| 10.02 | AZ1664570029 | Pin shaft i | 1; | - | |
| 10.03 | AZ1664570031 | Pin shaft ii | 1; | - | |
| 10.04 | AZ1664570032 | Adjustment knob assembly | 1; | - | |
| 10.05 | AZ1664570035 | Adjust the drawing assembly | 1; | - | |
| 11 | AZ1664570020 | Sling bracket assembly | 2; | - | |
| 12 | AZ1664570042 | Sling bracket pin | 2; | - | |
| 13 | Q43680 | Стопорное кольцо | 2; | - | |
| 14 | AZ1664570047 | Crossbar positioning buckle assembly | 2; | - | |
| 14.01 | AZ1664570043 | Sling | 1; | - | |
| 14.02 | AZ1664570048 | Top sling bracket | 1; | - | |
| 14.03 | AZ1664570060 | Latch assembly | 1; | - | |
| 15 | AZ1664570040 | Sling assembly | 2; | - | |
| 16 | AZ1664570068 | Lower retaining rod bracket under the protective net | 2; | - | |
| 17 | Q1460620 | Болт | 4; | - | |
| 18 | AZ1664570049 | Protective net lower stop rod | 1; | - | |
| 19 | Q43640 | Open gear ring | 2; | - | |
| 20 | AZ1664570045 | Protective net crossbar | 1; | - | |
| 21 | Q2712910 | Self-tapping screws | 2; | - | |
| 22 | Q1460825F31 | Crosss crew,spring washer and flat washer | 10; | - | |
| 23 | AZ1664570046 | Crossbar plugging cover | 2; | - | |
| 24 | Q2140612 | Болт | 4; | - | |
| 25 | Q2360625F31 | Assembly | 2; | - | |
| 26 | Q2214816F31 | Assembly | 12; | - | |
| 27 | AZ1664570016 | Upper sleeper lower face guard | 1; | - | |
| 28 | AZ1664570050 | Hinge assembly | 2; | - | |
| 28.01 | AZ1664570051 | Hinge plate | 1; | - | |
| 28.02 | AZ1664570052 | Special-shaped pin | 1; | - | |
| 28.03 | Q43690 | Open retaining ring | 1; | - | |
| 29 | AZ1664570003 | Upper sleeper skeleton assembly | 1; | - | |
| 30 | AZ1664570055 | Sleeper board | 1; | - | |
| 31 | AZ1664570002 | Upper sleeper cushion | 1; | - | |
| 32 | AZ1664570044 | Protective net | 1; | - | |
| AZ1664570065 | AZ1664570065 | Buckle assembly | 2; | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
