Боковая площадка
/ IVECO EuroTech CURSOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

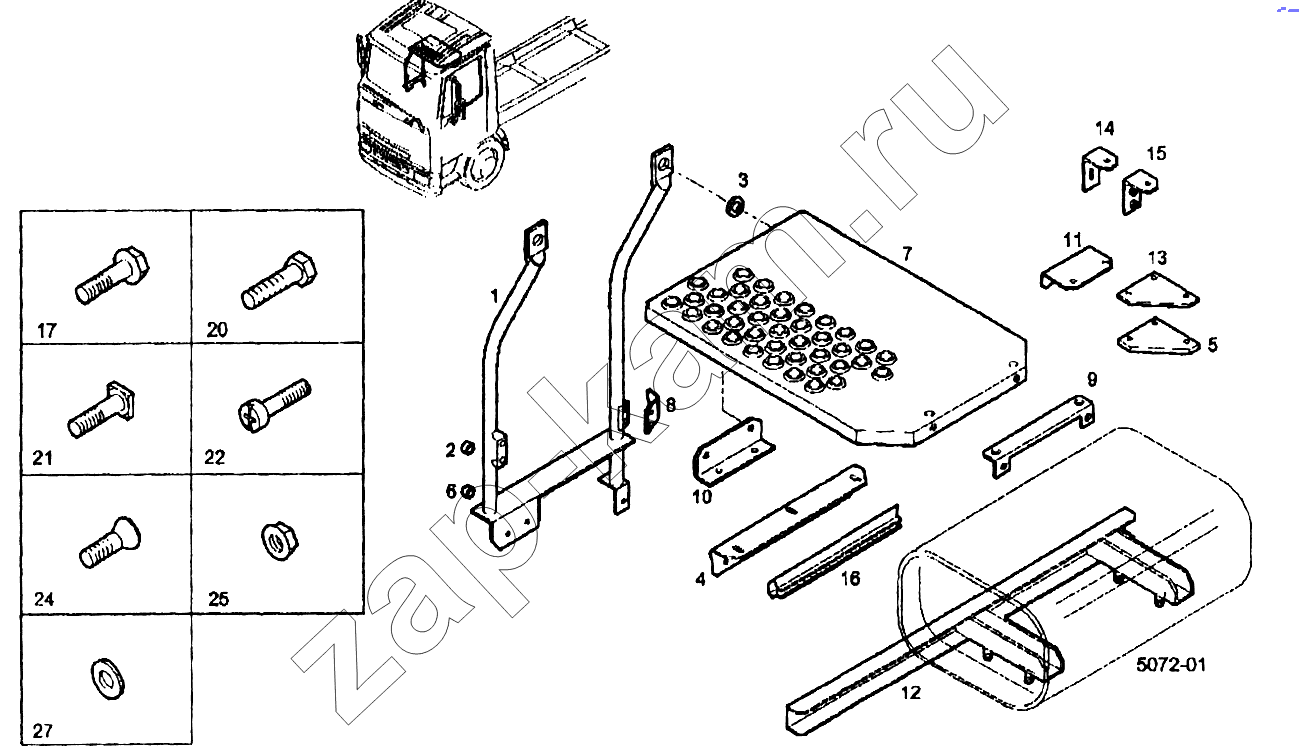

Схема/чертеж: Боковая площадка / IVECO EuroTech CURSOR
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
20
21
22
22
24
25
25
27
27
Поз. Артикул Название детали 440E39 Цена
1 41030000 Кронштейн 1 -
2 41030070 Проставка (L=100мм) 2 -
3 3347576 Шайба (D=9х22мм) 2 -
4 41030011 Кронштейн 1 -
5 41033390 Пластина 1 -
6 2454551 Стопорная шайба 2 -
7 41030016 Ступенька 1 -
8 41030055 Кронштейн 3 -
9 41030021 Кронштейн (L=100мм) 1 -
10 41030036 Кронштейн 1 -
11 41030034 Кронштейн 4 -
12 41030039 Кронштейн 1 -
13 41030057 Пластина 2 -
14 41030056 Кронштейн 1 -
15 41030053 Кронштейн 1 -
16 41032299 Секция рамы (L=330мм) 3 -
17 16586224 Болт М8х1,25х16 10 -
17 16586324 Болт М8х1,25х20 10 -
17 16674034 Болт М8х1,25х40 1 -
20 16605724 Болт М8х1,25х30 8 -
21 17443414 Болт М8х1,25х25 12 -
22 17034014 Винт с крестовым пазом М8х1,25х20 2 -
22 17034114 Винт с крестовым пазом М8х1,25х25 3 -
24 17024714 Болт М6х16 3 -
25 16750221 Гайка М8 41 -
25 16750131 Гайка М6 3 -
27 17094914 Шайба (D=8,4х16мм) 2 -
27 17793814 Шайба (D=8,4х21мм) 2 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
