Левая облицовка двери
/ IVECO EuroTech CURSOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

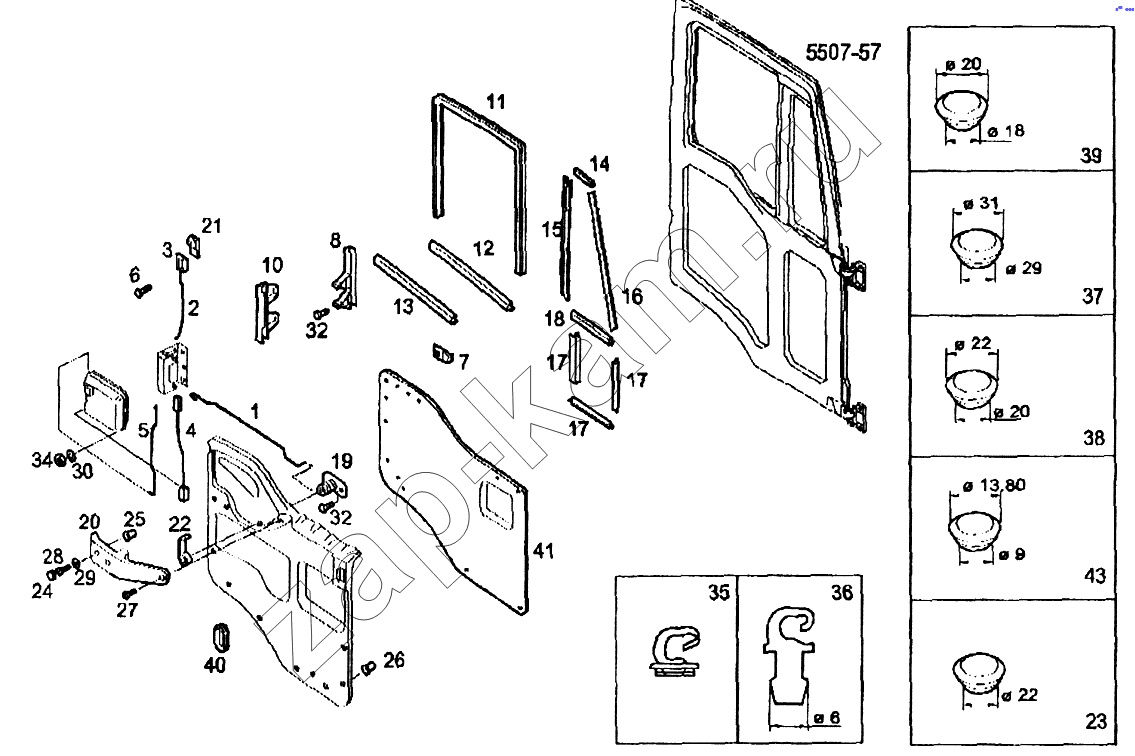

Схема/чертеж: Левая облицовка двери / IVECO EuroTech CURSOR
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
32
32
32
32
34
35
36
37
38
39
40
41
43
Поз. Артикул Название детали 190E43 Цена
1 8142384 Подвижная тяга 1 -
2 98406376 Управляющая тяга левая 1 -
3 98415966 Шпилька 1 -
4 98444773 Подвижная тяга левая 1 -
5 98444776 Подвижная тяга правая 1 -
6 17939104 Саморез 1 -
7 98416236 Вилка 1 -
8 98404902 Направляющая подъема стекла 1 -
10 98484152 Направляющая подъема стекла левая 1 -
11 8142801 Прокладка левая 1 -
12 8142799 Прокладка левая 1 -
13 98408393 Прокладка левая 1 -
14 98409755 Прокладка 1 -
15 98409756 Прокладка 1 -
16 98409757 Прокладка 1 -
17 98409758 Прокладка 1 -
18 98416593 Прокладка 1 -
19 98407726 Кронштейн левый 1 -
20 98463023 Внутренняя рукоятка левая 1 -
21 98472610 Рукоятка 1 -
22 98472613 Рычаг 1 -
23 98472604 Пластиковая пробка 1 -
24 98472603 Пластмассовая пробка 3 -
25 18052211 Заклепка М6 3 -
26 18052111 Заклепка М5 1 -
27 17032704 Болт М6х20 1 -
28 17033204 Болт с шестигранной головкой 2 -
29 17094714 Шайба (D=6,4х12мм) 3 -
30 17793704 Шайба (D=6х16мм, SP=1мм) 4 -
32 16585624 Болт М6х12 4 -
32 16585125 Болт с шестигранной головкой М5х12 1 -
34 17044621 Гайка М6 4 -
35 17875280 Пружинная защелка 1 -
36 98473625 Пружинная защелка (D=6мм) 1 -
37 9038899 Пробка 1 -
38 98416919 Резиновая пробка 1 -
39 39643471 Резиновая пробка 3 -
40 98438174 Проставка 2 -
41 500375003 Защита левая 1 -
43 98424202 Пластмассовая пробка 9 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
