Отделка приборной панели
/ IVECO EuroTech CURSOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

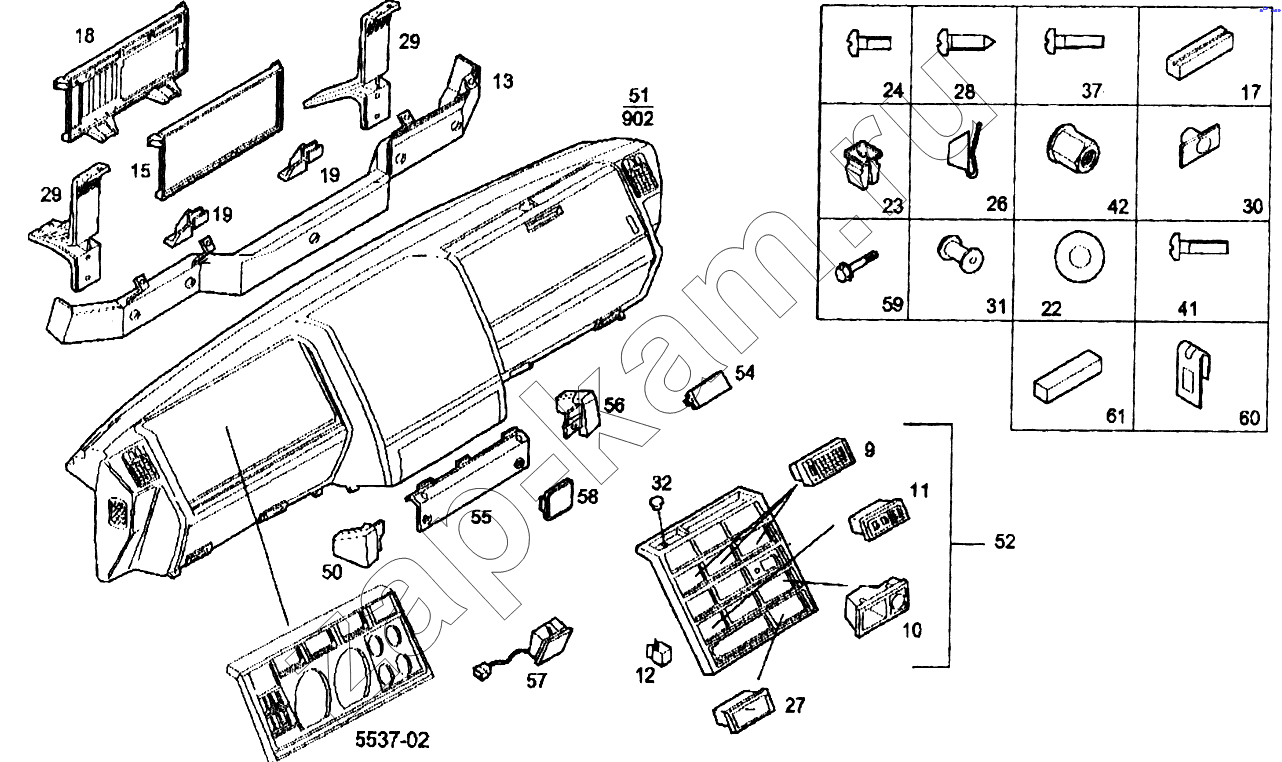

Схема/чертеж: Отделка приборной панели / IVECO EuroTech CURSOR
9
10
11
12
13
15
17
18
19
19
22
22
22
23
24
26
27
28
28
29
29
30
31
32
37
37
41
41
41
42
50
51
52
54
55
56
57
58
59
60
61
Поз. Артикул Название детали 190E43 Цена
9 98473311 Выпускное отверстие 6 -
10 8141950 Выпускное отверстие 1 -
11 98472496 Выпускное отверстие в сборе 2 -
12 98487385 Пружинный зажим 2 -
13 98404904 Поперечина 1 -
15 98472502 Облицовка 1 -
17 1237265 Изоляция кабеля данных 3 -
18 98439292 Пластина 1 -
19 8143556 Петля 2 -
22 12647604 Шайба (D=6х16мм) 4 -
22 17094614 Шайба (D=6х11мм) 19 -
22 17094204 Шайба 12 -
23 14201980 Распорка (D=3мм) 6 -
24 16788807 Болт 6 -
26 98418301 Гайка 6 -
27 98472508 Ящик для мелких вещей 1 -
28 17939804 Саморез М5х16 2 -
28 17944804 Саморез М3,5х12 2 -
29 8143790 Крепежный кронштейн левый 2 -
30 3798807 Установочная деталь 4 -
31 98462398 Установочная деталь 2 -
32 98472500 Пластмассовая пробка темно-серая 2 -
37 17030504 Болт с фланцем 6 -
37 17032614 Винт с плоской головкой М6х16(5,8) 4 -
41 18140014 Болт с фланцем М6х1х16 10 -
41 18140114 Саморез М6х1х20 8 -
41 18140214 Болт с фланцем М6х1х25 5 -
42 18052211 Заклепка М6 4 -
50 98429001 Облицовка левая 1 -
51 98404906 Облицовка в сборе 1 -
52 500339639 Приборная панель в сборе 1 -
54 98472494 Пластмассовая пробка 1 -
55 8143495 Облицовка центральная 1 -
56 98428102 Облицовка правая 1 -
57 98409654 Пепельница 2 -
58 98411362 Пластмассовая пробка 1 -
59 18138324 Болт М8х1,25х16 4 -
60 17890474 Пружинный зажим 2 -
61 98498452 Резиновая секция 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
