Панели крыши кабины
/ IVECO EuroTech CURSOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

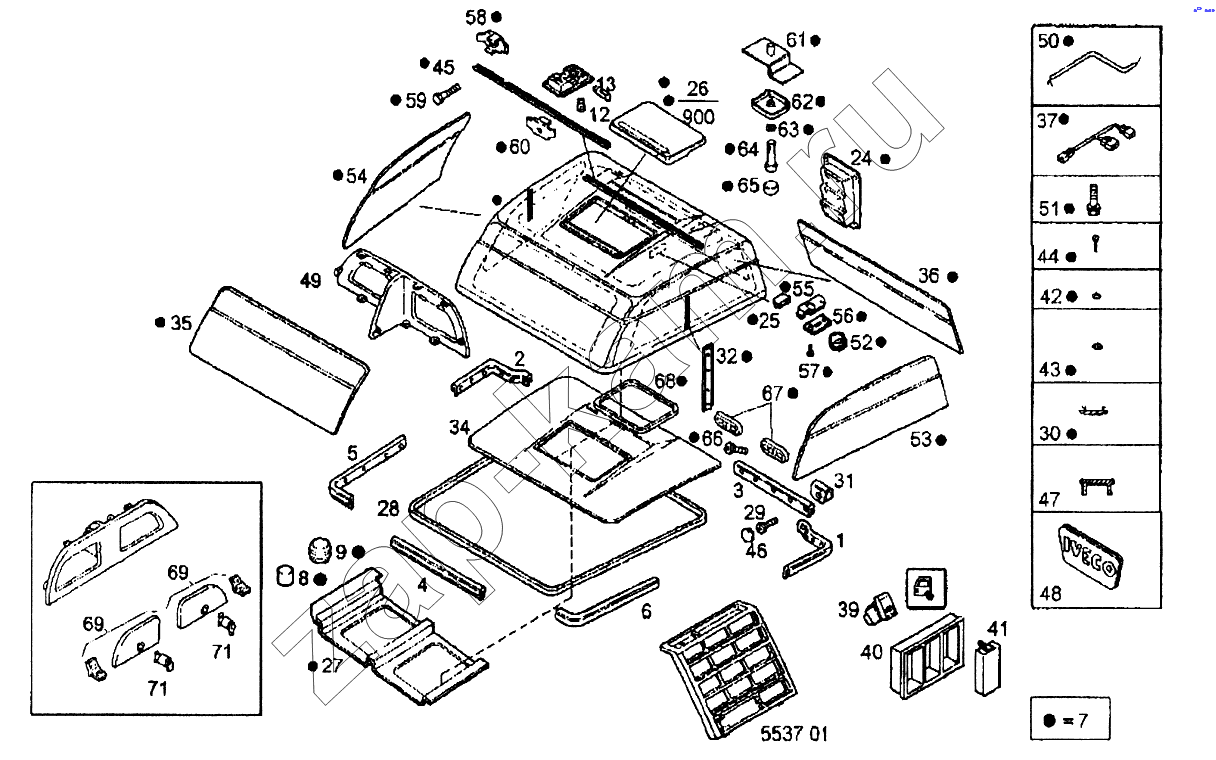

Схема/чертеж: Панели крыши кабины / IVECO EuroTech CURSOR
1
2
3
4
5
6
7
8
9
12
13
13
24
25
26
27
28
29
30
31
32
34
35
36
37
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
69
71
71
Поз. Артикул Название детали 440E39 Цена
1 3795306 Облицовка левая 1 -
2 3795307 Облицовка правая 1 -
3 3795309 Облицовка 1 -
4 3795318 Облицовка 1 -
5 3795321 Облицовка правая 1 -
6 3795322 Облицовка левая 1 -
7 500336601 Пластмассовая крыша в сборе 1 -
8 98452111 Проставка 6 -
9 98452112 Кронштейн 6 -
12 14144290 Лампа 24Вт 5В 1 -
13 14150290 Лампа освещения 24В, 10Вт 1 -
13 98491595 Фонарь верхнего света в сборе 2 -
24 98473418 Корпус 1 -
25 98474425 Соединение 1 -
26 500338025 Люк в сборе 1 -
27 3795440 Облицовка 1 -
28 98498452 Резиновая секция 1 -
29 17032614 Винт с плоской головкой М6х16(5,8) 1 -
30 93929813 Кнопка 1 -
31 98484620 Кронштейн 19 -
32 3796337 Опора 2 -
34 500336635 Панель крыши верхняя 1 -
35 500336648 Панель крыши верхняя 1 -
36 500336655 Панель крыши задняя 1 -
37 41000385 Провод 1 -
39 98421146 Переключатель люка 1 -
40 98472410 Стопорная пластина 1 -
41 98472487 Пластмассовая пробка 3 -
42 99435026 Шайба (D=16,26мм) 4 -
43 99435028 Уплотнительная прокладка 4 -
44 3798551 Болт с шестигранной головкой М8х20 4 -
45 98464330 Карниз для занавесок 1 -
46 98472614 Пластмассовая пробка антрацитовая серая 19 -
47 98452176 Пластмассовая пробка 4 -
48 99442975 Табличка 1 -
49 500337773 Полка верхняя 1 -
50 4823128 Пластиковая труба (D=6мм) 1 -
51 17940704 Винт с крестовым шлицем М5,5х16 1 -
52 98472431 Пластмассовая пробка 1 -
53 500336659 Панель крыши левая 1 -
54 500336662 Панель крыши правая 1 -
55 3795661 Ребро жесткости 1 -
56 3795662 Пластмассовая пробка 1 -
57 17920004 Винт с крестовым шлицем М4,2х9,5 2 -
58 4762147 Соединительная пластина 2 -
59 17958604 Болт М4х20 9 -
60 42344257 Кронштейн крепления 9 -
61 500321232 Пластина 2 -
62 500321457 Крышка 2 -
63 17094914 Шайба (D=8,4х16мм) 2 -
64 99483851 Болт с головкой под торцевой ключ М8х35 2 -
65 98471331 Пластмассовая пробка 2 -
66 500326420 Болт с шестигранной головкой М8х30 4 -
67 99441426 Установочная деталь 2 -
68 3795292 Рамка 1 -
69 500359819 Крышка 2 -
71 500359824 Замок 2 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
