Передний бампер
/ IVECO EuroTech CURSOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

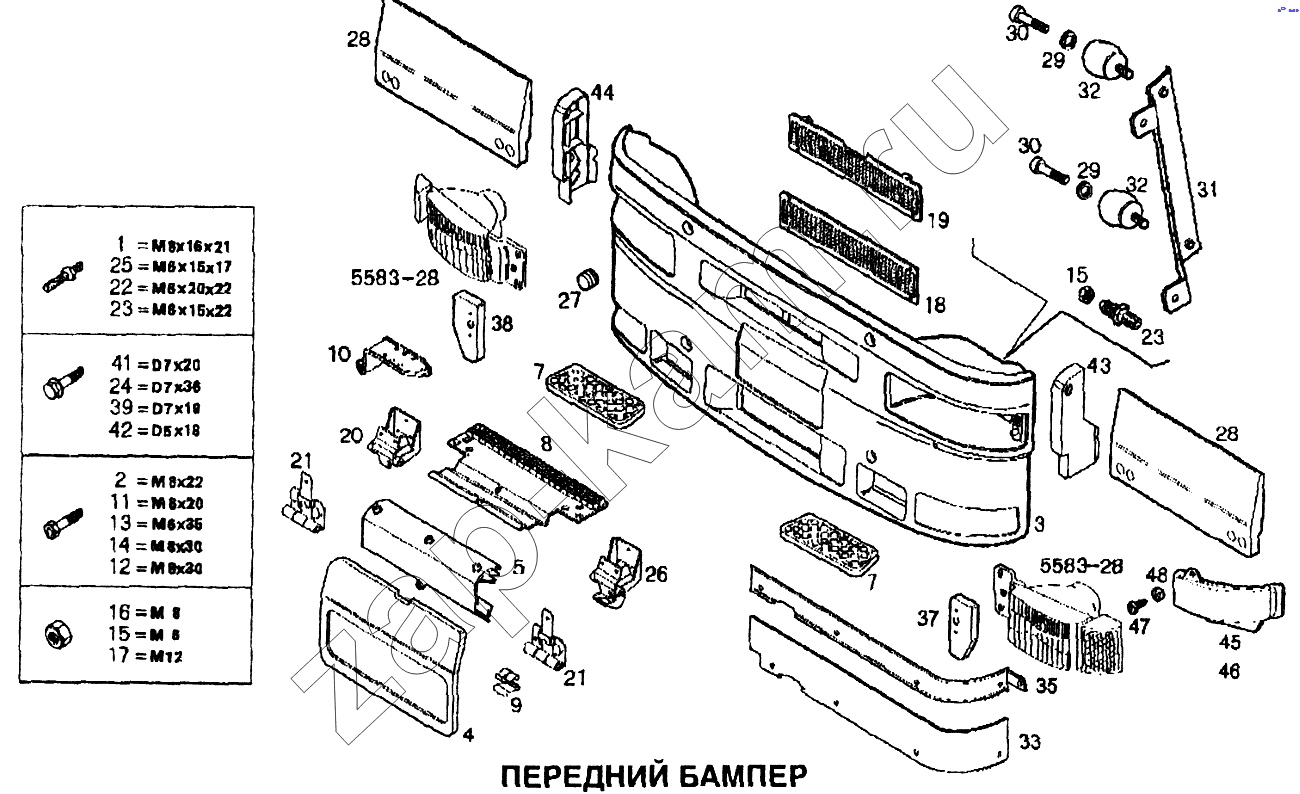

Схема/чертеж: Передний бампер / IVECO EuroTech CURSOR
1
2
3
4
5
5
7
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
21
22
23
23
24
25
26
27
28
28
29
29
30
30
31
32
32
33
33
35
35
37
38
39
41
42
43
44
45
46
47
48
Поз. Артикул Название детали 440E39 Цена
1 8142594 Болт М8х16 4 -
2 8142904 Болт 2 -
3 8143031 Пластмассовый бампер 1 -
4 8143032 Крепление номерного знака 1 -
5 8143033 Защита 1 -
5 98499858 Защита 1 -
7 8143222 Ступень 2 -
8 8143223 Пластина 1 -
9 8143245 Пружинный зажим 1 -
10 8143246 Кронштейн 2 -
11 16585824 Болт М6х20 4 -
12 16586524 Болт М8х30 6 -
13 16605824 Болт с шестигранной головкой М8х35 6 -
14 16673834 Болт М8х30 4 -
15 16750121 Гайка М6 19 -
16 17044721 Гайка М8х1,25 16 -
17 17044921 Шестигранная гайка М12 4 -
18 98405385 Защитная решетка 1 -
19 98405386 Защитная решетка 1 -
20 98427462 Петля 1 -
21 98427463 Петля 2 -
22 98433365 Болт М6х18 2 -
23 98433366 Болт М6х15 2 -
24 98433367 Саморез 4 -
25 98437200 Болт М6х15 13 -
26 98463107 Петля 1 -
27 98464670 Пластмассовая пробка 4 -
28 98465994 Резиновое уплотнение 2 -
29 12625204 Шайба (D=8х20мм, H=1мм) 1 -
30 17032604 Болт с фланцем М6х16 1 -
31 98452333 Кронштейн 2 -
32 98452368 Резиновая вставка 4 -
33 98472250 Резиновое уплотнение переднее левое 1 -
33 98472249 Резиновое уплотнение переднее правое 1 -
35 98478609 Ребро жесткости переднее правое 1 -
35 98478610 Ребро жесткости переднее левое 1 -
37 98474390 Стопорная пластина левая 1 -
38 98474391 Стопорная пластина правая 1 -
39 98475189 Винт с крестовым шлицом 5 -
41 17942804 Болт с фланцем М7 1 -
42 98434543 Болт 2 -
43 3798150 Защита левая 1 -
44 3798151 Защита правая 1 -
45 8143447 Крышка правая 1 -
46 8143448 Крышка левая 1 -
47 17033314 Болт с фланцем М6х50 2 -
48 17044621 Гайка М6 6 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
