Передняя панель
/ IVECO EuroTech CURSOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

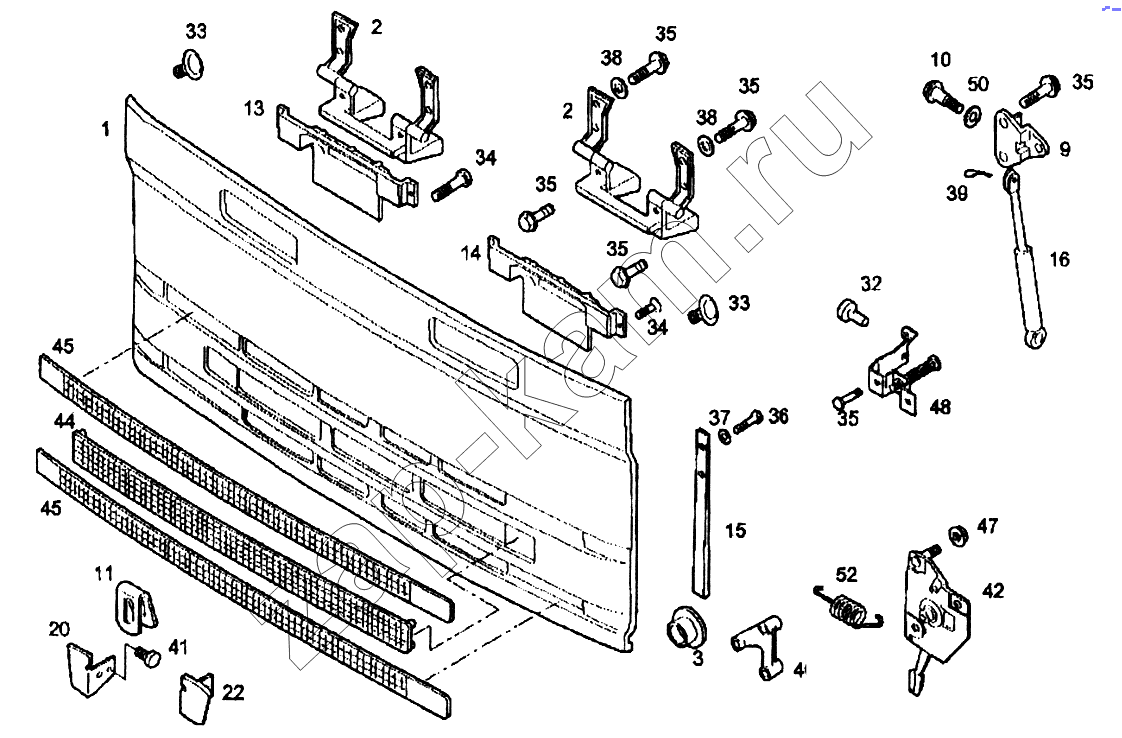

Схема/чертеж: Передняя панель / IVECO EuroTech CURSOR
1
2
2
3
9
10
11
13
14
15
16
20
22
32
33
33
34
34
35
35
35
35
35
35
36
37
38
38
39
41
42
42
44
45
45
46
47
48
48
50
52
Поз. Артикул Название детали 190E43 Цена
1 8143891 Крышка 1 -
2 98444271 Петля 2 -
3 8142418 Пластмассовая пробка 4 -
9 98413883 Опора 2 -
10 98414067 Болт с шестигранной головкой 2 -
11 98405391 Пружинный зажим 24 -
13 8143605 Защита правая 1 -
14 8143606 Защита левая 1 -
15 99431617 Удерживающий ремень 1 -
16 98476371 Газовый амортизатор (L=749,5мм) 2 -
20 98497583 Кронштейн правый 1 -
22 98497584 Кронштейн левый 1 -
32 98436323 Ось шарнира 2 -
33 98436306 Резиновая вставка 2 -
34 8143739 Болт с шестигранной головкой 4 -
35 18138424 Болт М8х20 26 -
36 18138624 Болт М8х1,25х30 2 -
37 17793814 Шайба (D=8,4х21мм) 2 -
38 12647024 Шайба (D=8х25мм) 8 -
39 16854001 Шплинт 2 -
41 98473419 Кнопка антрацитовая серая 4 -
42 98436401 Стопор в сборе левый 1 -
42 98436400 Стопор в сборе правый 1 -
44 8142429 Решетка 1 -
45 8143752 Решетка 2 -
46 98432485 Опора 2 -
47 17044731 Гайка М8 6 -
48 98444283 Опора левая 1 -
48 98444281 Опора правая 1 -
50 12654421 Шайба (H=3мм) 2 -
52 98411666 Пружина 2 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
