Передняя панель
/ IVECO EuroTech CURSOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

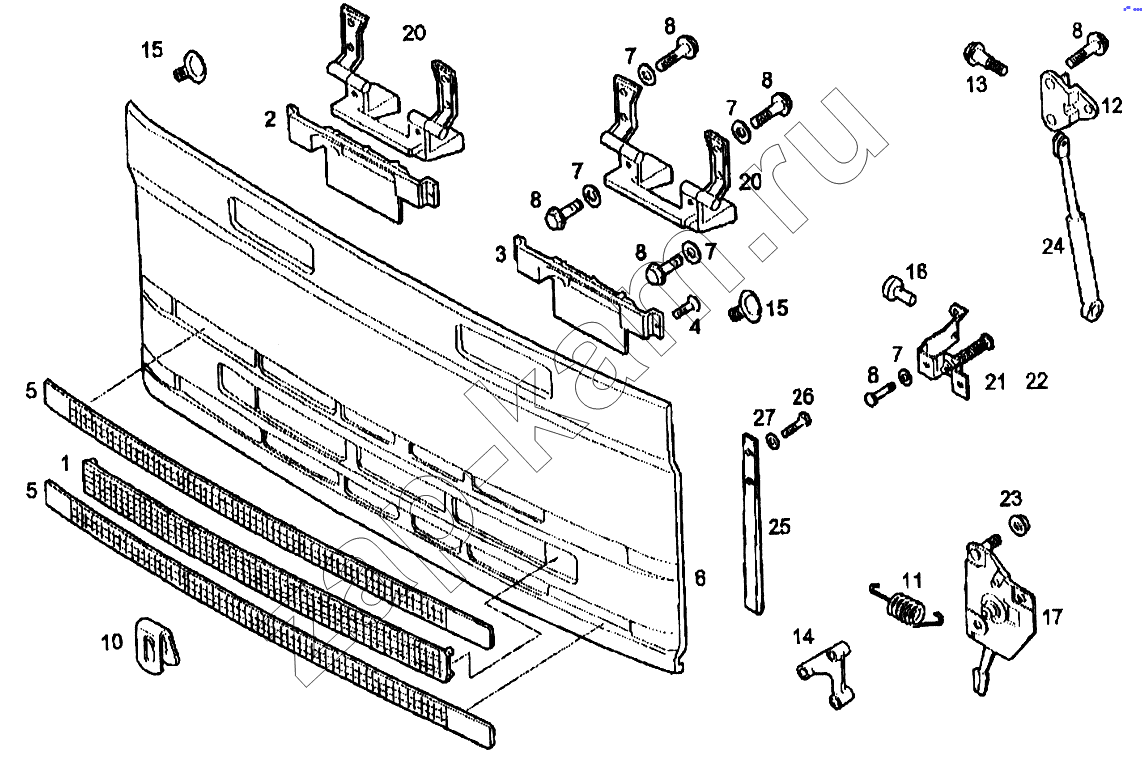

Схема/чертеж: Передняя панель / IVECO EuroTech CURSOR
1
2
3
4
5
5
6
7
7
7
7
7
8
8
8
8
8
8
10
11
12
13
14
15
15
16
17
17
20
20
21
22
23
24
25
26
27
Поз. Артикул Название детали 440E39 Цена
1 8142429 Решетка 1 -
2 8143605 Защита правая 1 -
3 8143606 Защита левая 1 -
4 8143739 Болт с шестигранной головкой 1 -
5 8143752 Решетка 2 -
6 8143891 Крышка 1 -
7 12646701 Шайба (D=8х20мм) 20 -
8 16586324 Болт М8х1,25х20 26 -
10 98405391 Пружинный зажим 19 -
11 98411666 Пружина 2 -
12 98413883 Опора 2 -
13 98414067 Болт с шестигранной головкой 2 -
14 98432485 Опора 2 -
15 98436306 Резиновая вставка 2 -
16 98436323 Ось шарнира 2 -
17 98436401 Стопор в сборе левый 1 -
17 98436400 Стопор в сборе правый 1 -
20 98444271 Петля 2 -
21 98444281 Опора правая 1 -
22 98444283 Опора левая 1 -
23 17044721 Гайка М8х1,25 1 -
24 98476371 Газовый амортизатор (L=749,5мм) 2 -
25 99431617 Удерживающий ремень 1 -
26 18138624 Болт М8х1,25х30 2 -
27 17793814 Шайба (D=8,4х21мм) 2 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
