Передняя рессора
/ IVECO EuroTech CURSOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

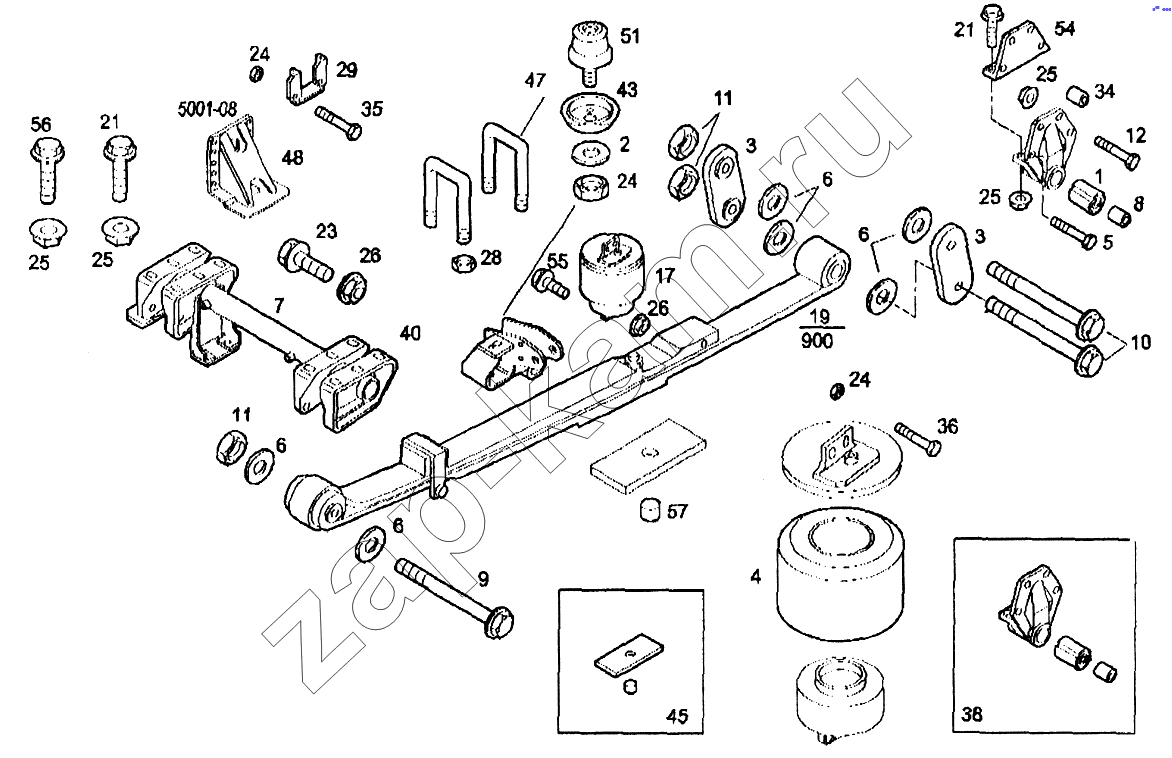

Схема/чертеж: Передняя рессора / IVECO EuroTech CURSOR
1
2
3
3
4
5
6
6
6
6
7
8
9
10
11
11
12
17
17
19
21
21
23
24
24
24
25
25
25
25
26
26
28
29
29
34
35
36
38
40
40
43
45
47
47
48
48
51
54
55
56
57
Поз. Артикул Название детали 190E43 Цена
1 8160686 Втулка рессоры 2 -
2 2520644 Шайба (D=12,3мм) 2 -
3 8134539 Серьга 4 -
4 41006926 Воздушная подушка 2 -
5 16680834 Болт М14х2х65 6 -
6 8138938 Стопорная шайба 12 -
7 41014898 Опора 1 -
8 8138899 Втулка 2 -
9 8161190 Болт М20х1,5х135 2 -
10 8161191 Болт М20х1,5х145 4 -
11 8161193 Соединительная гайка М20х1,5 6 -
12 16681334 Болт М14х90 2 -
17 500355474 Пневмобаллон в сборе левый 1 -
17 500355475 Пневмобаллон в сборе правый 2 -
19 500355490 Параболическая рессора в сборе 2 -
21 16680334 Болт М14х40 12 -
23 16682534 Болт М16х40 2 -
24 16750421 Гайка М12 12 -
25 16984531 Гайка М14 27 -
26 16984631 Гайка М16 4 -
28 42035578 Гайка М20х1,5 8 -
29 42108579 Кронштейн правый 2 -
29 42108580 Кронштейн левый 2 -
34 8188687 Проставка (L=22мм) 8 -
35 16677834 Болт М12х30 6 -
36 16678034 Болт с шестигранной головкой М12х40 4 -
38 8161651 Направляющая подшипника 2 -
40 500355481 Кронштейн левый 1 -
40 500355480 Кронштейн правый 1 -
43 41002782 Чашка 2 -
45 41036588 Основание (SP=15мм) 1 -
47 41021865 Стремянка (H=135мм) 1 -
47 41005879 Стремянка (L=120мм) 1 -
48 42109741 Стремянка рессоры (высота 190мм) 1 -
48 42109740 Стремянка (L=180мм) 1 -
51 41002781 Буферная опора 2 -
54 41027088 Кронштейн 2 -
55 16683934 Болт М16х130 2 -
56 16680234 Болт М14х35 7 -
57 41036908 Центральная ось (D=22мм) 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
