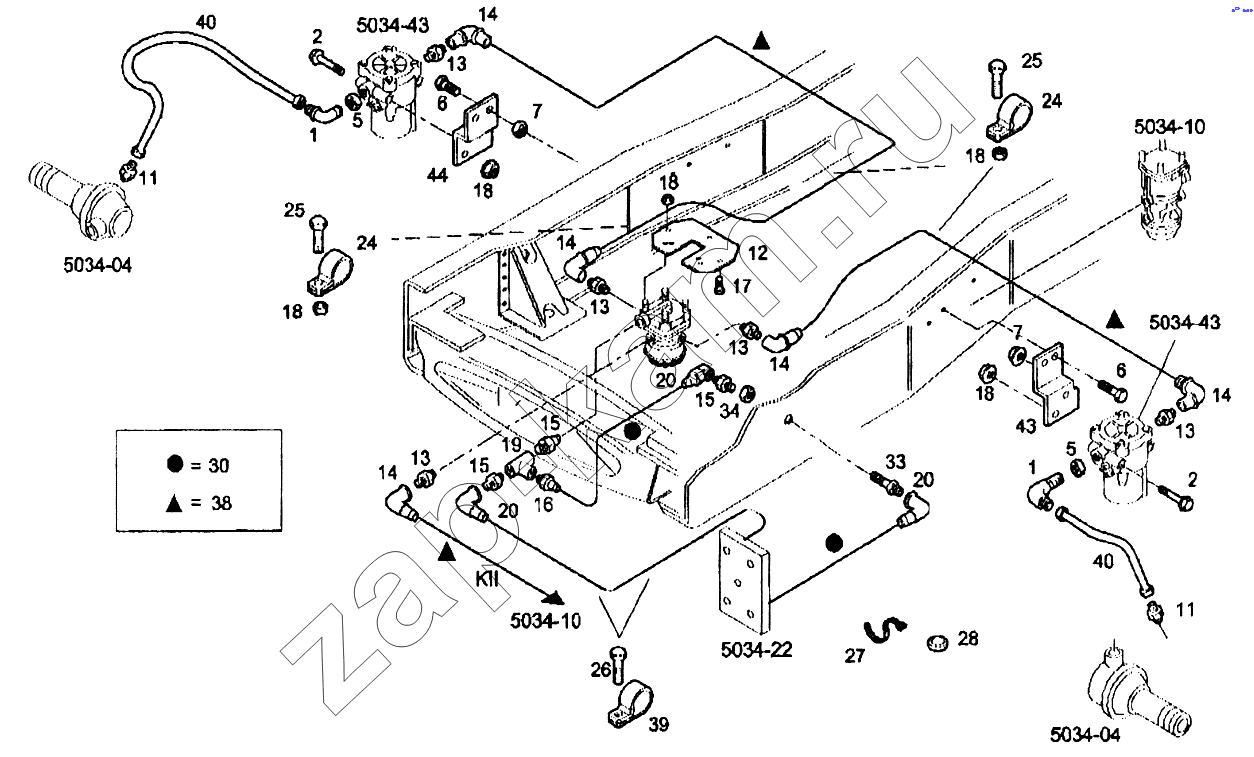

Передняя система трубопроводов
/ IVECO EuroTech CURSOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
5
5
6
6
7
7
11
11
12
13
13
13
13
13
14
14
14
14
14
15
15
15
16
17
18
18
18
18
18
19
20
20
20
24
24
25
25
26
27
27
28
30
33
34
38
39
40
40
43
44
Поз. Артикул Название детали 190E43
1 1245269 Соединение угловое М18х1,5-М22х1,5 2
2 16592624 Болт с шестигранной головкой М8х80 4
5 99484854 Гайка М22х1,5 2
6 16675734 Болт М10х25 4
7 16984331 Гайка М10 4
11 41031569 Муфта с наружной резьбой М16х1,5-М18х1,5 2
12 41204055 Пластина 1
13 500316212 Муфта с наружной резьбой М22х1,5 5
14 500316066 Соединение угловое 5
15 500316211 Штуцер соединения М16х1,5 3
16 42087098 Штуцер соединения М16х1,5 1
17 18138424 Болт М8х20 2
18 16984231 Гайка М8 8
19 500316226 Тройник М16х1,5 1
20 500316064 Соединение угловое 3
24 17316590 Хомут крепления трубки (D=12мм) 4
25 18138324 Болт М8х1,25х16 4
26 18137824 Болт М6х16 2
27 42099096 Хомут крепления кабеля (L=350мм) 2
27 42099076 Хомут крепления кабеля (L=360мм) 5
28 42125406 Проставка передняя 9
30 4823129 Пластиковая труба (D=8мм) 1
33 500316213 Переходник 1
34 16509011 Гайка М22х1,5х7 1
38 4823130 Пластиковая труба (D=12мм) 1
39 17317190 Хомут крепления трубки (D=24мм) 2
40 42106884 Воздушный шланг (L=560мм) 2
43 8160393 Кронштейн левый 1
44 8160394 Кронштейн правый 1
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
